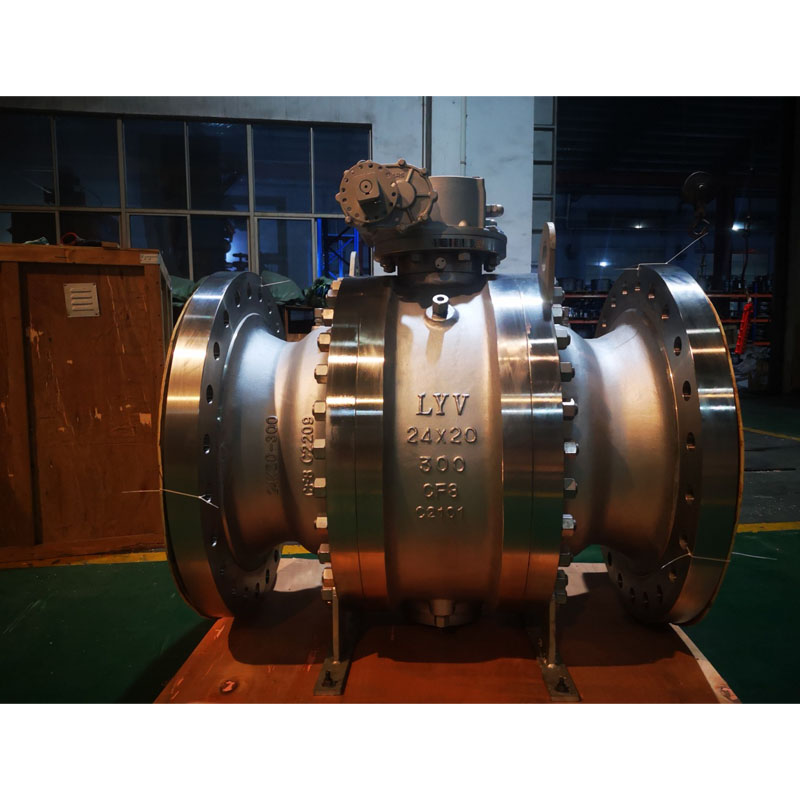

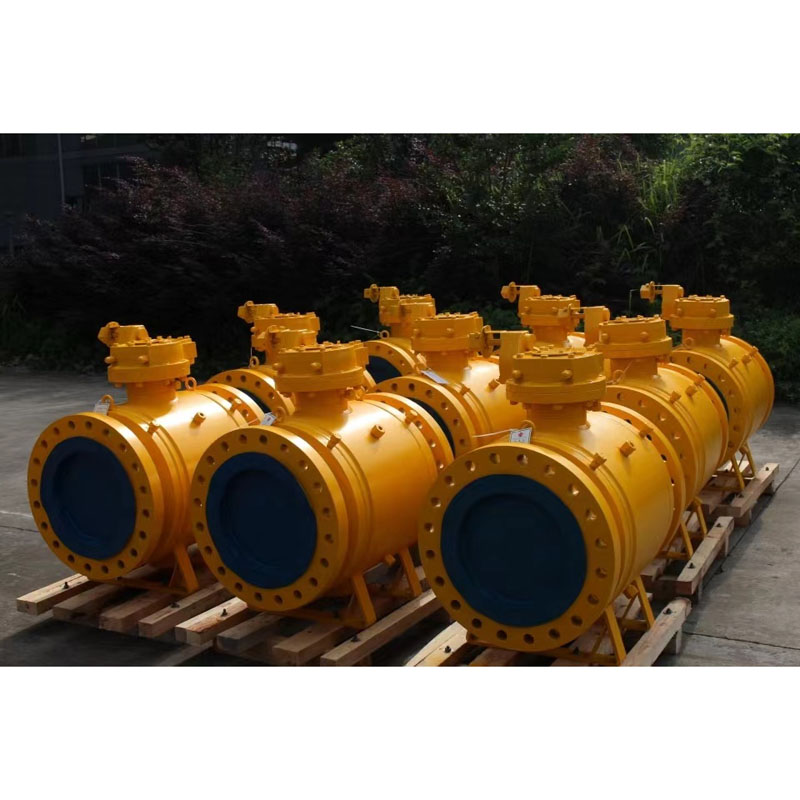

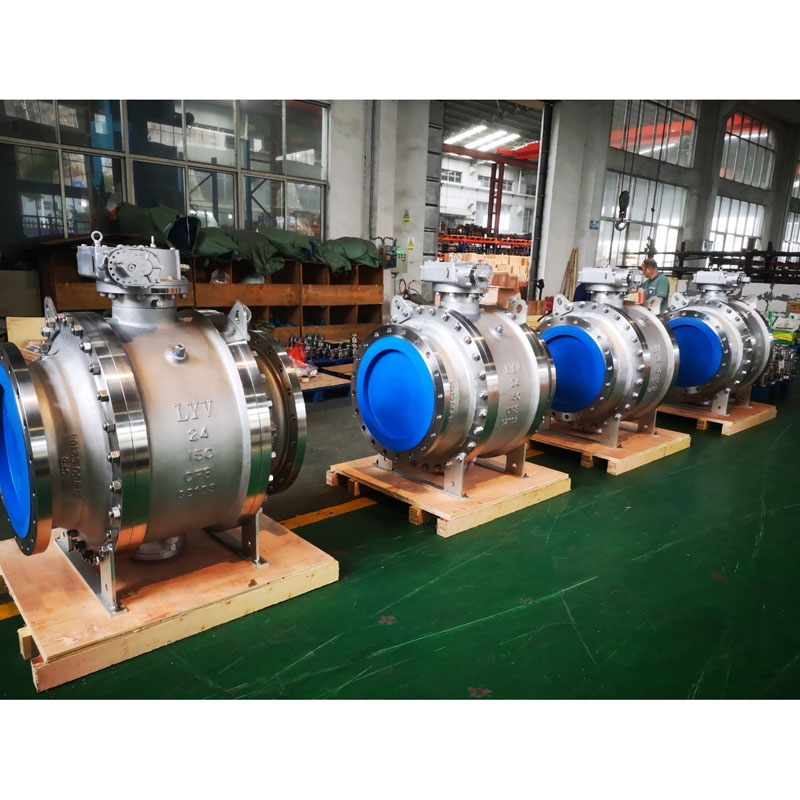

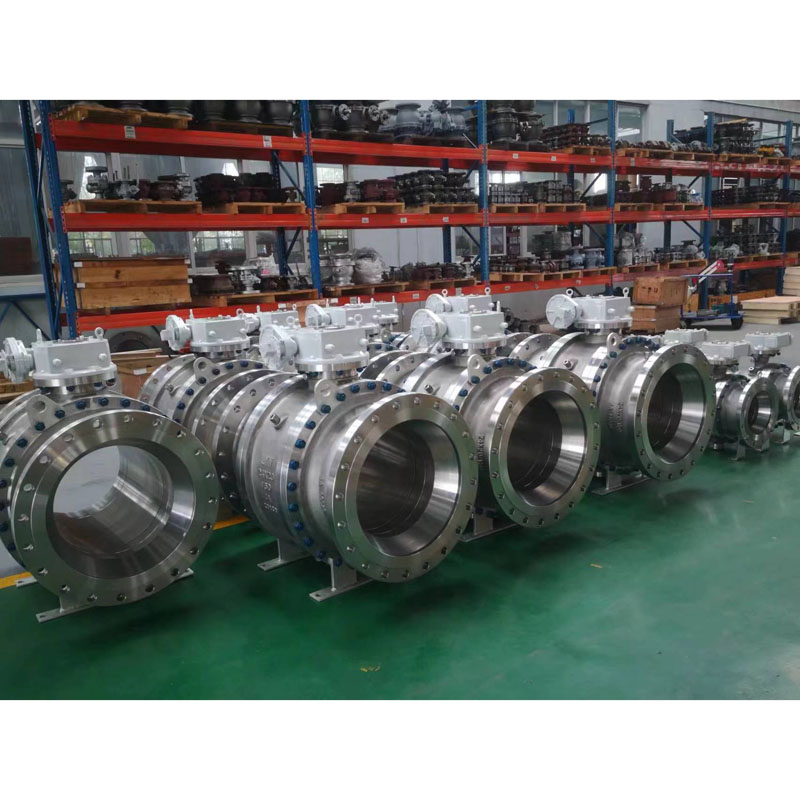

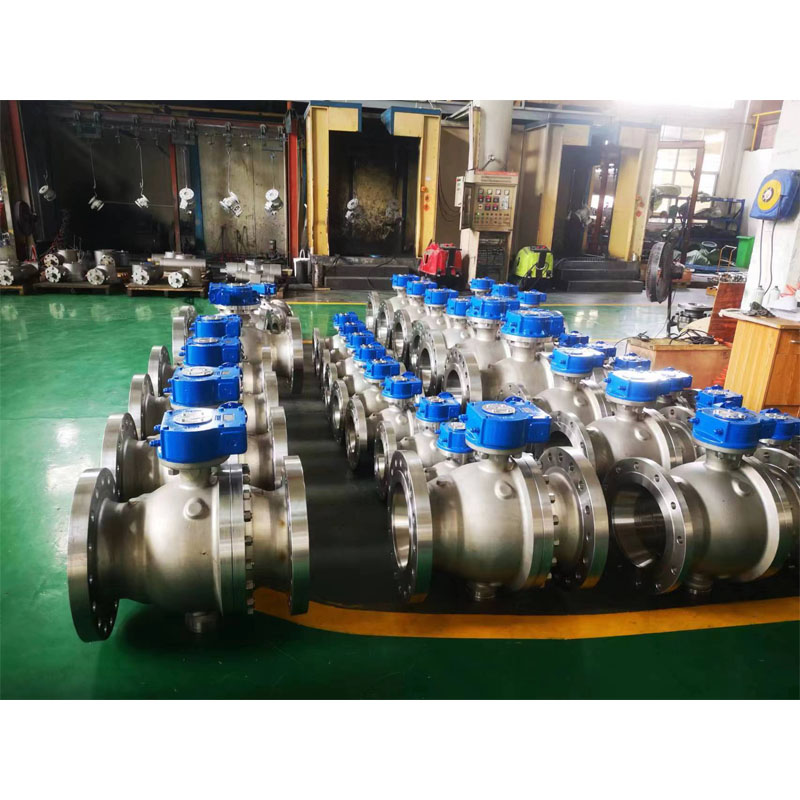

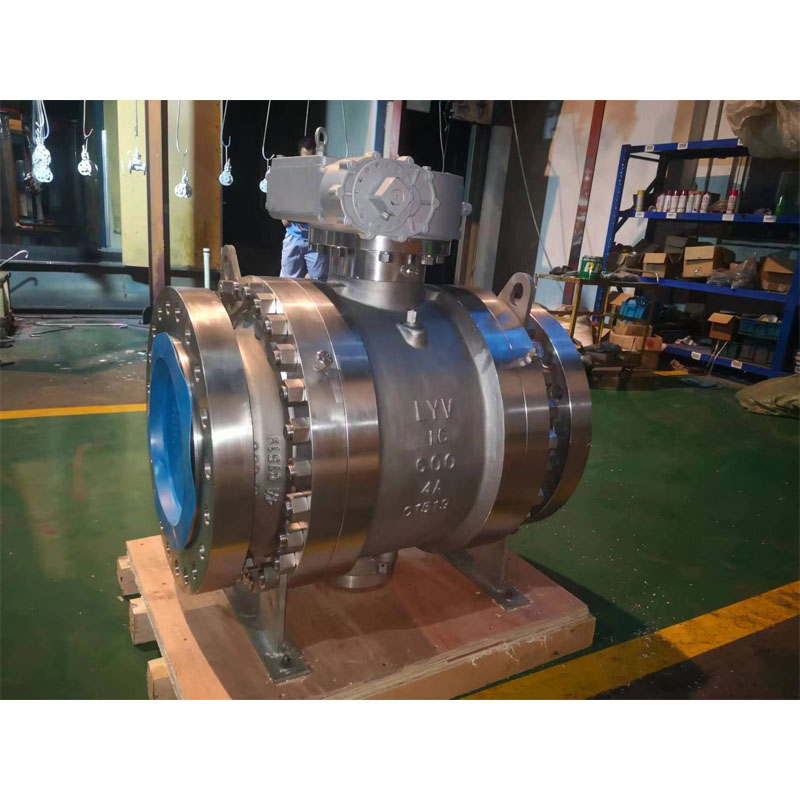

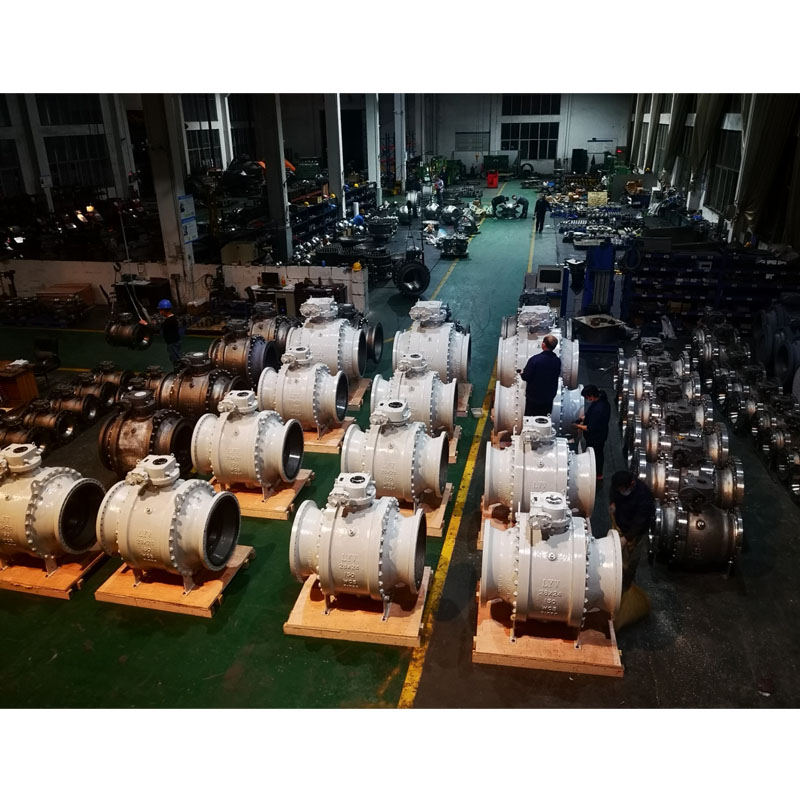

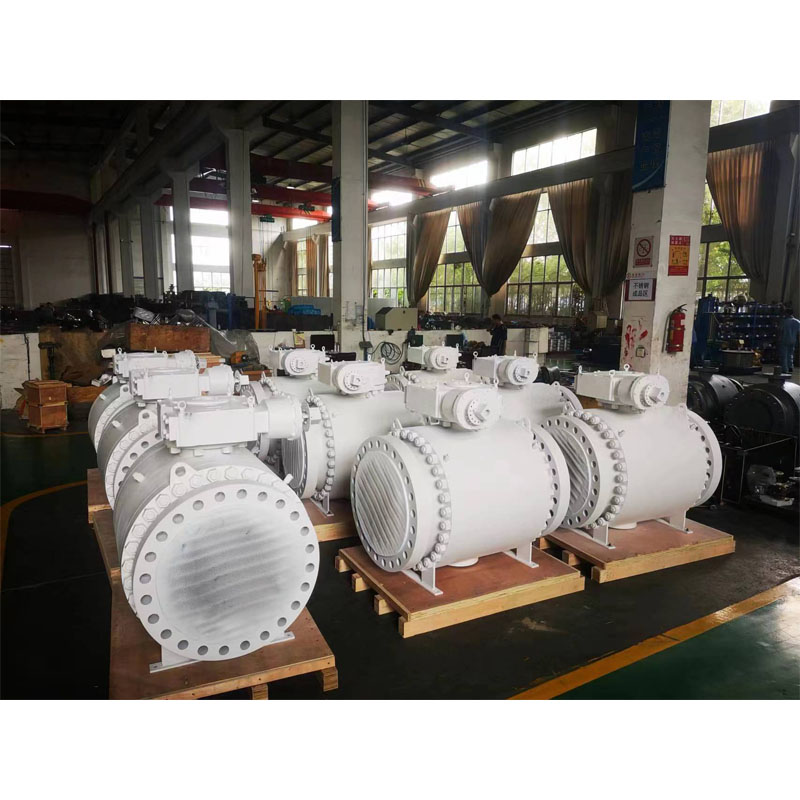

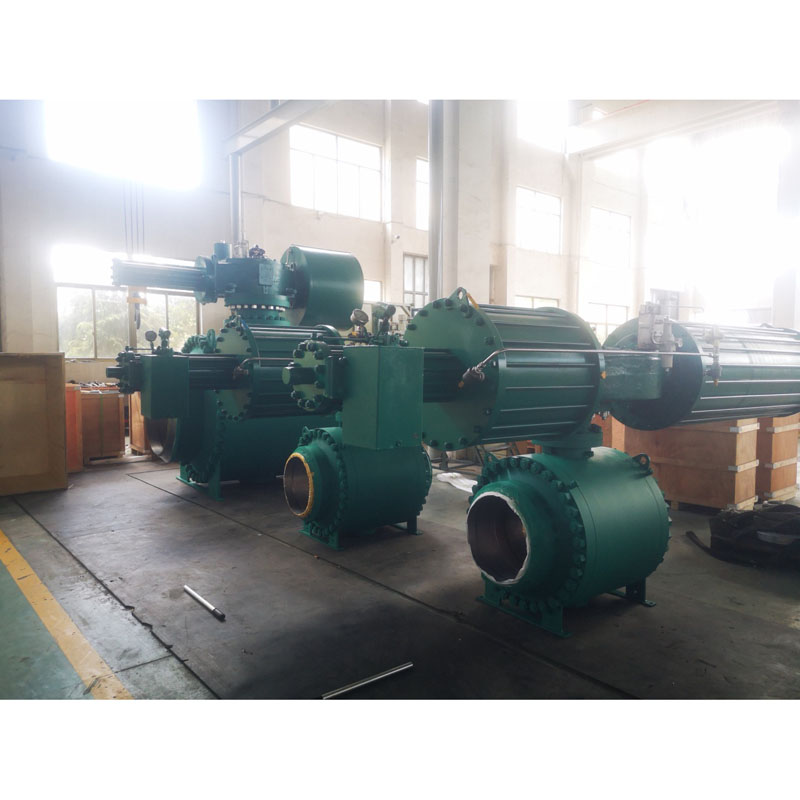

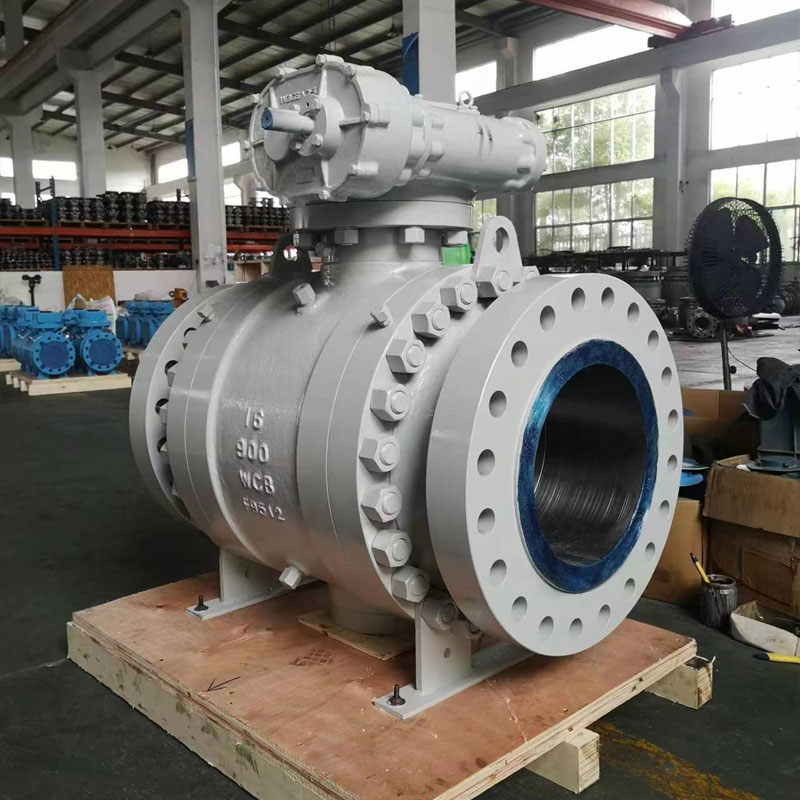

Sidoingång Trunnuion-monterad kulventil

LYV är en tillverkare och leverantör för sidoingång trunnuion-monterade kulventiler i Kina, med API 6D, ISO 9001 och CE-godkända. Sidoingångens kulventiler är kulventiler med 2- eller 3-st kropp för den delade kroppskonstruktionen.

Design & Testing Internationell standard för tvådelad kulventil

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- och teststandard: API 598/ API 6D

Brandsäker teststandard: API 607/API 6FA

Längd från fläns till fläns: ANSI B 16.10 - Kort mönster/ långt mönster

Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.

Tillverkarens storlek och tryckområde:

NPS 1/2" till 48" (för ANSI Class 150LB)

NPS 1/2" till 48" (för ANSI Class 300LB)

NPS 1/2" till 48" (för ANSI Class 600LB)

NPS 1/2" till 36" (för ANSI Class 900LB)

NPS 1/2" till 24" (för ANSI Class 1500LB)

NPS 1/2" till 12" (för ANSI Class 2500LB)

eller

DN15 till DN1200 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 till DN1200 (för PN4.0Mpa, PN5.0Mpa)

DN15 till DN1200 (för PN6.3Mpa, PN10.0Mpa)

DN15 till DN900 (för PN15.0Mpa)

DN15 till DN600 (för PN25.0Mpa)

Pipe Bore: Full Bore (FB)/ Reduce Bore (RB)

Konstruktionskropp: Sidoingång

Motorhuv/locktyp: Bultad motorhuv/förlängd motorhuv

Sätestyp: Mjuk typ/ hårdförseglad metalltyp

Flödesriktad: enkelriktad/dubbelriktad

Servicemedium: Naturgas, olja, vatten, syregas, etc

Service: SOUR, ISO 15156/ NACE MR0175

Funktion: Brandsäkerhetsdesign

Antistatisk design

Utblåsningssäkra stam

Ventildrift: manuell spak / snäckväxel / manövrerad ställdon / pneumatisk ställdon / elektrisk ställdon

MOC (Bill of Material – BOM):

Kaross & motorhuv: ASTM A 216 GR. WCB /ASTM A105N (kolstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (lågtemp. kolstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rostfritt stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rostfritt stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rostfritt stål)

Solid kula: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Obs: Harseal Metal Säte typ Kulytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55

Stam: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kulsäte och kroppstätning: PTFE Virgin / 25 % glasfylld PTFE – GFT / Kolfylld PTFE – CFT

: PEEK / Delrin / Grafoil – Grafitring

Glandpackning: PTFE Virgin / 25 % glasfylld PTFE – GFT / Kolfylld PTFE – CFT

: Grafoil – Grafitring

Vad är en tappmonterad kulventil?

Den tappmonterade kulventilen är en kvartalsvis vridventil som hjälper till att stoppa det strömmande mediet i rörledningarna. Det unika med den tappmonterade kulventilen är dess skiva i en rund eller sfärisk form placerad i mitten. Detta fortsätter att rotera för att stoppa eller starta flödet.
