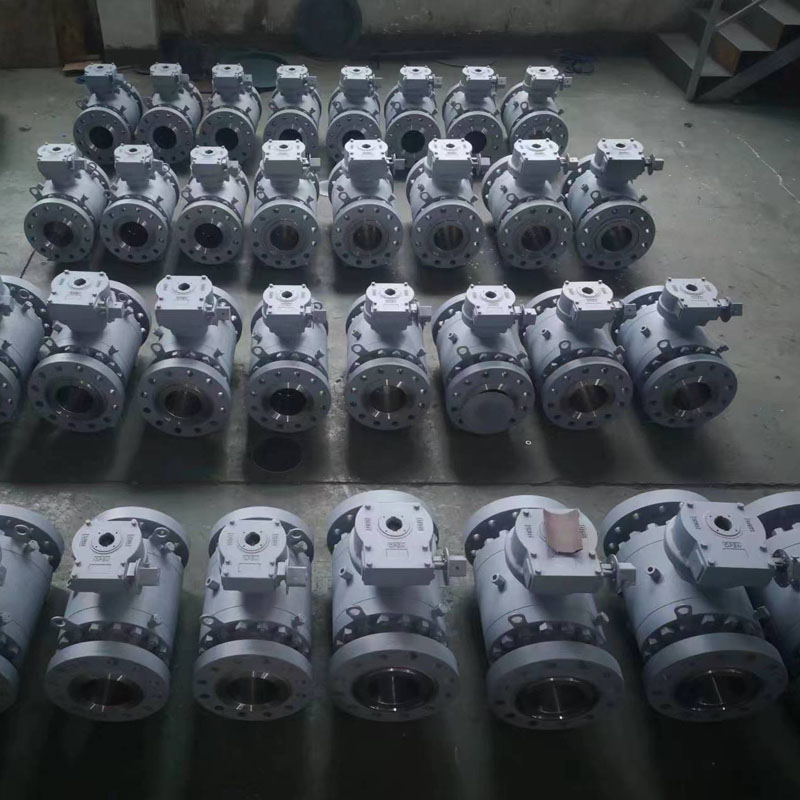

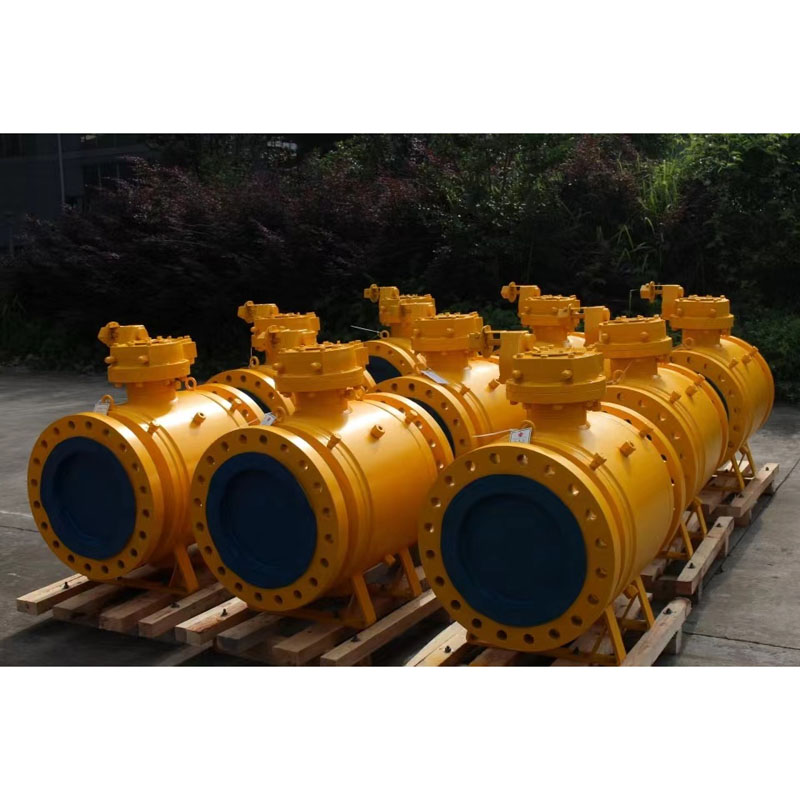

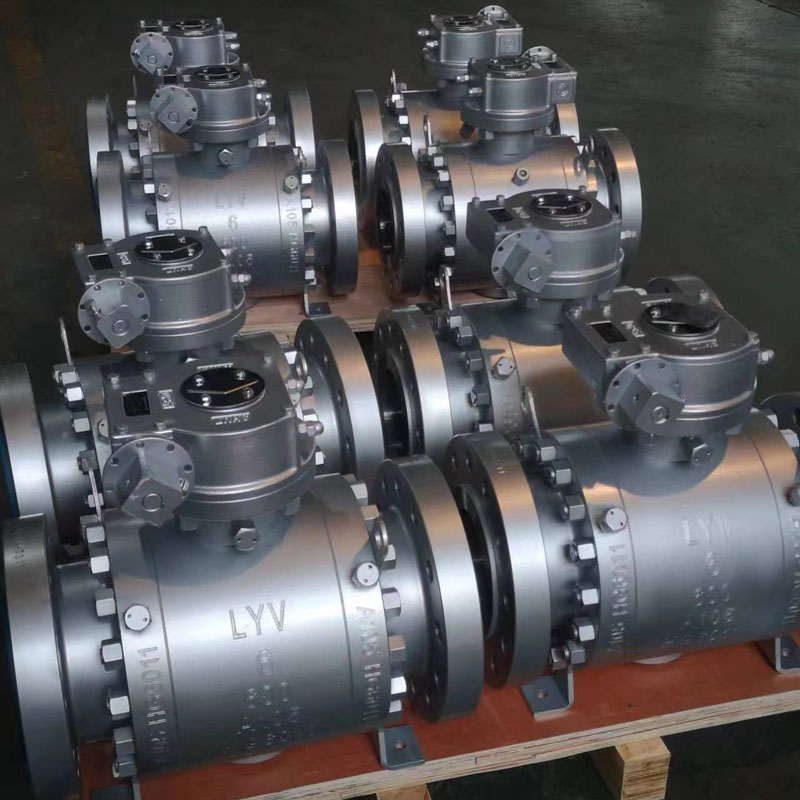

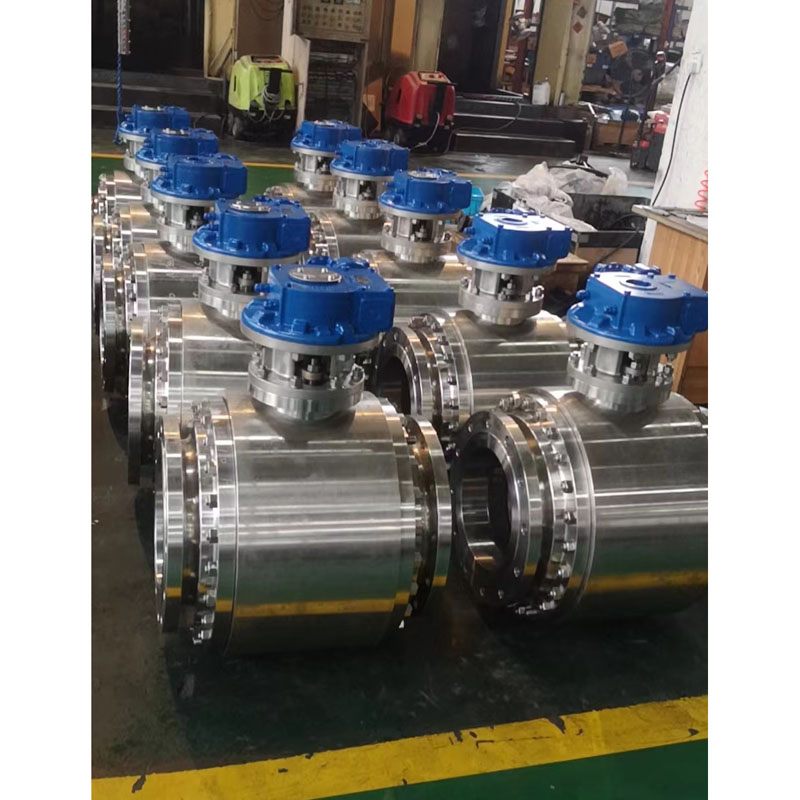

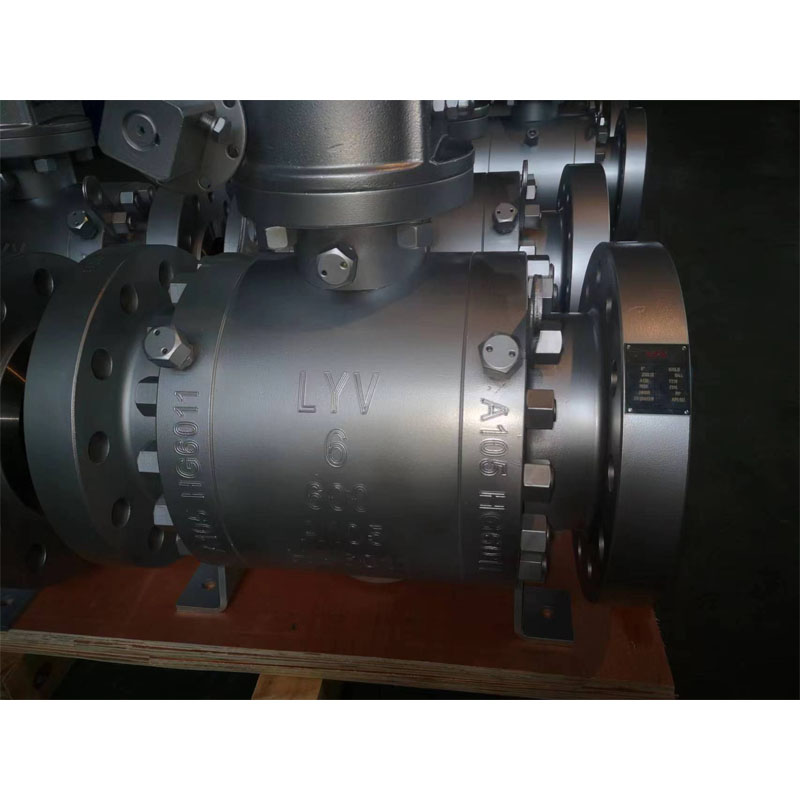

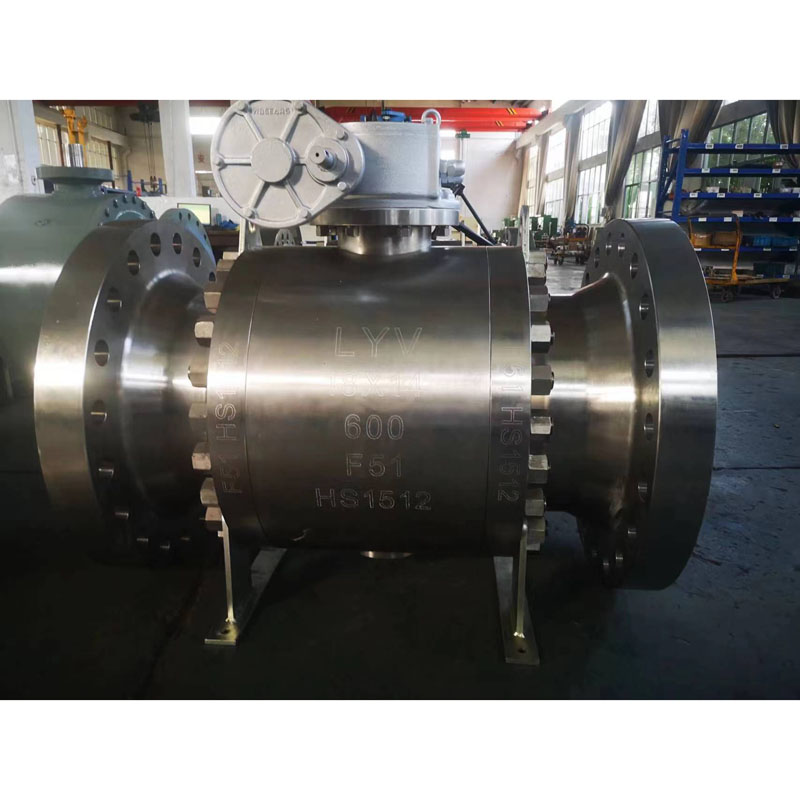

LYV®s högkvalitativa smidda tappmonterade kulventiler storlek för arbetstryck ANSI 150lb till ANSI 1500lb för olika typer av arbetskrav miljö. Vi kan erbjuda dig ett bra pris om du skickar din förfrågan till oss.
Smidd tappmonterad kulventil är utformad med dubbelblock och avluftning eller dubbel kolvtyp som är utrustad med tätningsmedelsinsprutningssystem för både spindel och säten till kroppshåligheten, så att den kan rinna av både uppströms och nedströms, för att förhindra säte eller spindelläckage .
Design och testning internationell standard:
Designstandard: ISO 14313/ ASME B 16.34 /API 6D
Inspektions- och teststandard: API 598/ API 6D
Brandsäker teststandard: API 607/API 6FA
Längd från fläns till fläns: ANSI B 16.10 - Kort mönster/ långt mönster
Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.
Tillverkarens storlek och tryckområde:
NPS 2â till 48â (för ANSI Class 150LB)
NPS 2â till 48â (för ANSI Class 300LB)
NPS 2â till 48â (för ANSI Class 600LB)
NPS 2â till 36â (för ANSI Class 900LB)
NPS 2â till 24â (för ANSI Class 1500LB)
NPS 2â till 12â (för ANSI Class 2500LB)
eller
DN50 till DN1200 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)
DN50 till DN1200 (för PN4.0Mpa, PN5.0Mpa)
DN50 till DN1200 (för PN6.3Mpa, PN10.0Mpa)
DN50 till DN900 (för PN15.0Mpa)
DN50 till DN600 (för PN25.0Mpa)
Pipe Bore: Full Bore(FB)/Reduce Bore(RB)
Konstruktionskropp: End Entry
Motorhuv/locktyp: Bultad motorhuv/förlängd motorhuv
Sätestyp: Mjuk typ/ hårdförseglad metalltyp
Flödesriktad: enkelriktad/dubbelriktad
Servicemedium: Naturgas, olja, vatten, syregas, etc
Service: SOUR, ISO 15156/ NACE MR0175
Fugitive Emission: ISO 15848
Funktion: Brandsäkerhetsdesign
Antistatisk design
Utblåsningssäkra stam
Dubbelblock och bleek design
ISO 5211 Monterad IPAD
Ventildrift: manuell spak / snäckväxel / manövrerad ställdon / pneumatisk ställdon / motorställdon
MOC (Bill of Material â BOM) :
Kaross & motorhuv: ASTM A 105N (kolstål)
: ASTM A350 LF2 (lågtemp. kolstål)
: ASTM A182 F304 / F316 (SS 304 / SS 316) (rostfritt stål)
:ASTM A 182 F304L / F316L (rostfritt stål)
: ASTM A182 F347
: ASTM A182 F51/F53 /F53 (duplex rostfritt stål)
Solid kula: ASTM A105N+ENP/A105N+TCC
: ASTM A 182 F304 / F316 (SS 304 / SS 316)
: ASTM A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/F53/F55
Obs: Harseal Metal Säte typ Kulytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55
Stam: ASTM A182 F6a
:ASTM A182 F304 / F316 / F304L / F316L
:17/4 PH
: ASTM A182 F51/ F53/ F55
Metallsätesring: ASTM A105N+ENP/ A105N+TCC
: ASTM A 182 F304 / F316 (SS 304 / SS 316)
: ASTM A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/F53/F55
Obs: Harseal Metal Säte typ Seat Ring ytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55
Sätestätning: PTFE Virgin / 25 % glasfylld PTFE â GFT / kolfylld PTFE â CFT
: PEEK / Delrin / Grafoil â Grafitring
Glandpackning: PTFE Virgin / 25 % glasfylld PTFE â GFT / Kolfylld PTFE â CFT
: Grafoil â Grafitring
Vad är en tappmonterad kulventil?
Den tappmonterade kulventilen är en kvartalsvis vridventil som hjälper till att stoppa det strömmande mediet i rörledningarna. Det unika med den tappmonterade kulventilen är dess skiva i en rund eller sfärisk form placerad i mitten. Detta fortsätter att rotera för att stoppa eller starta flödet.
