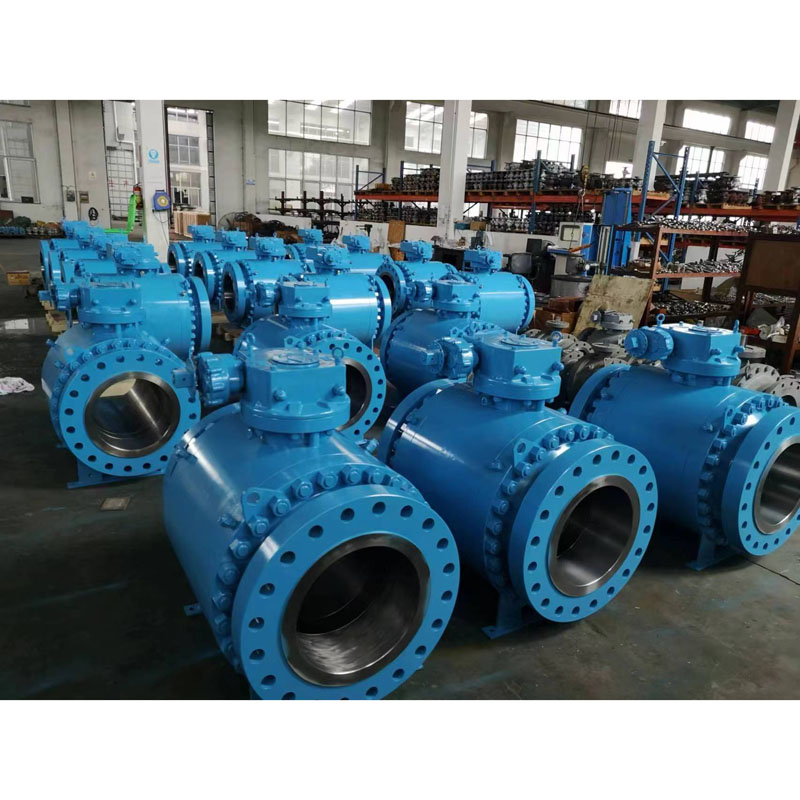

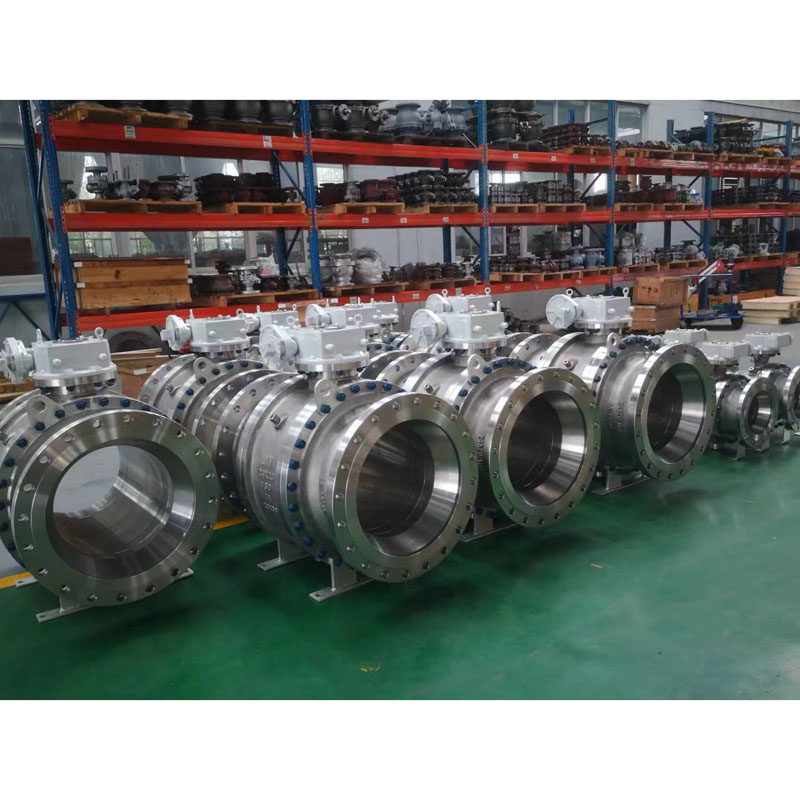

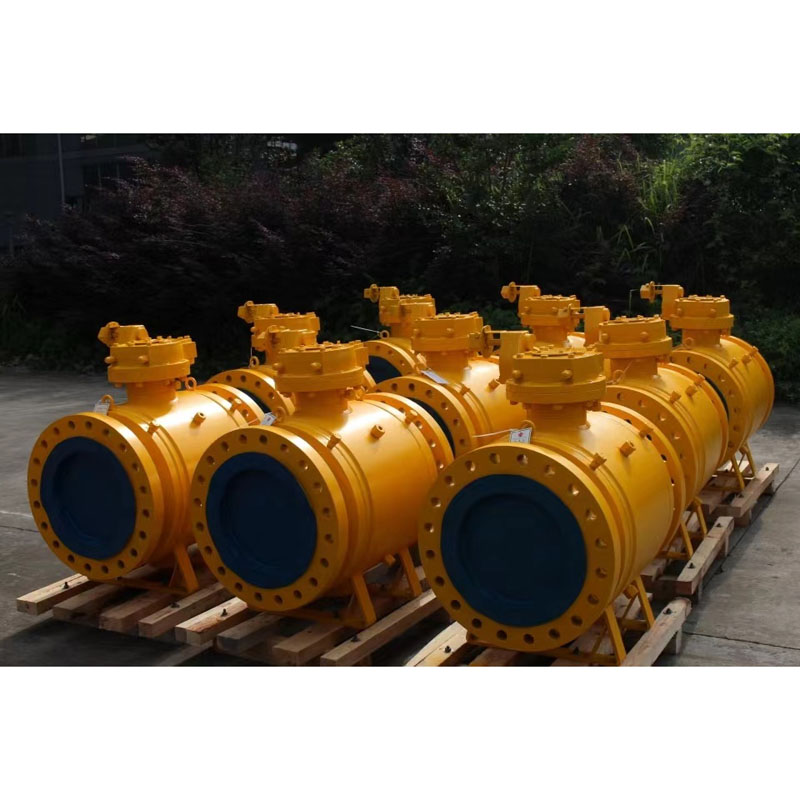

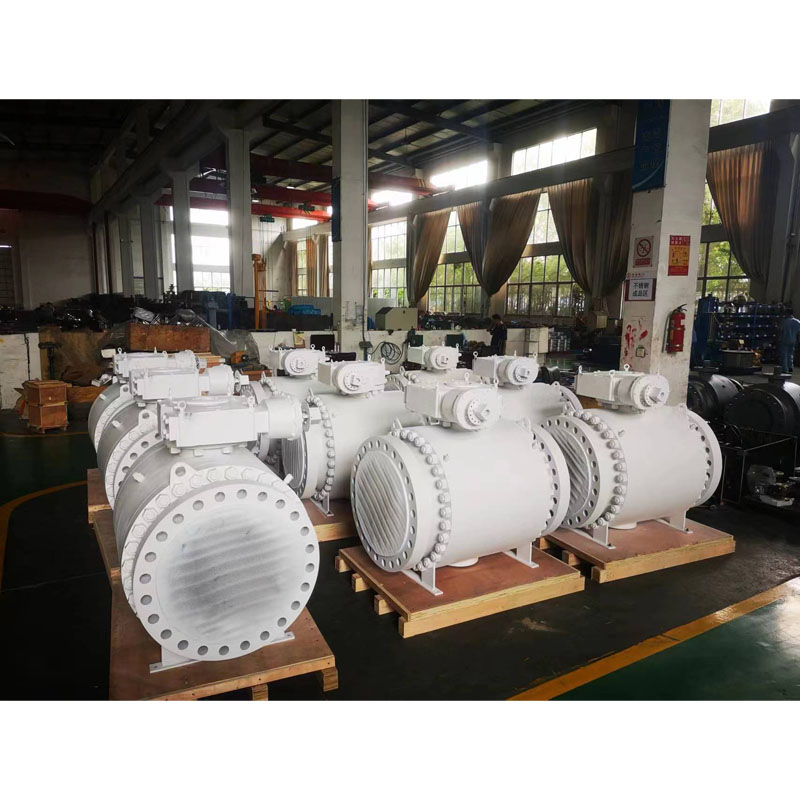

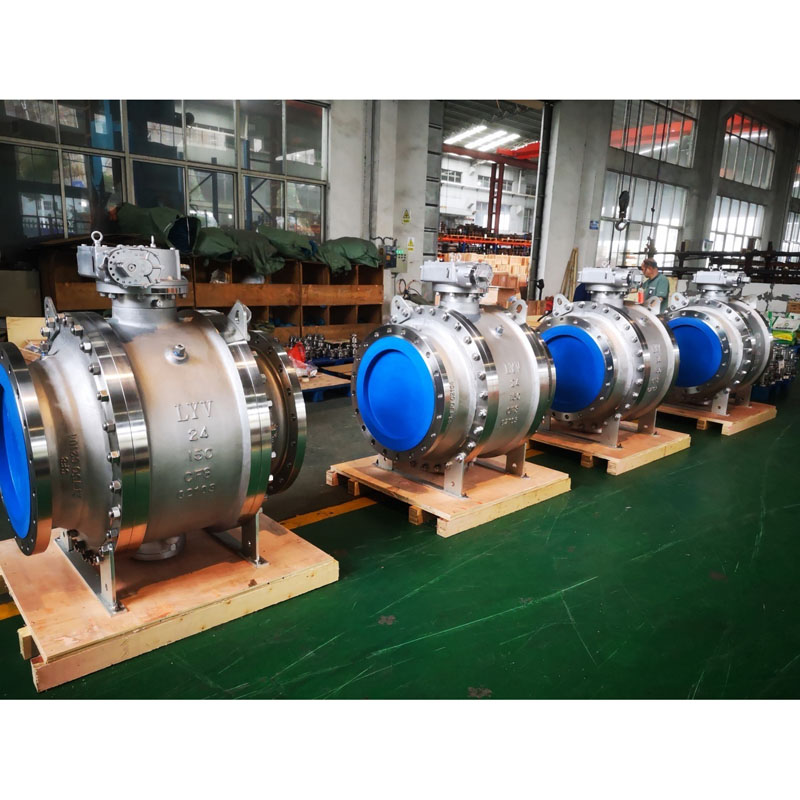

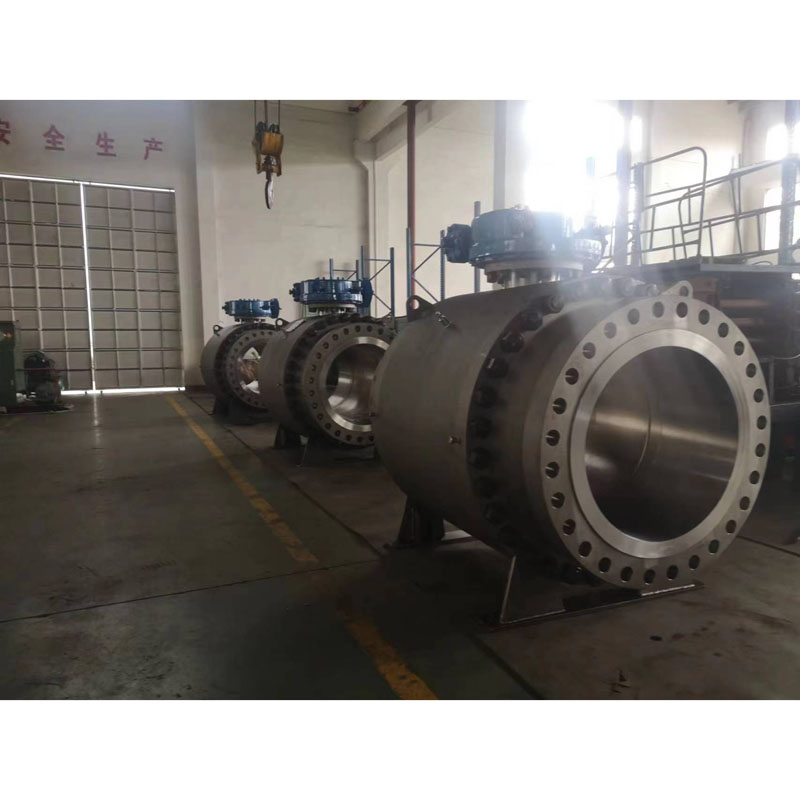

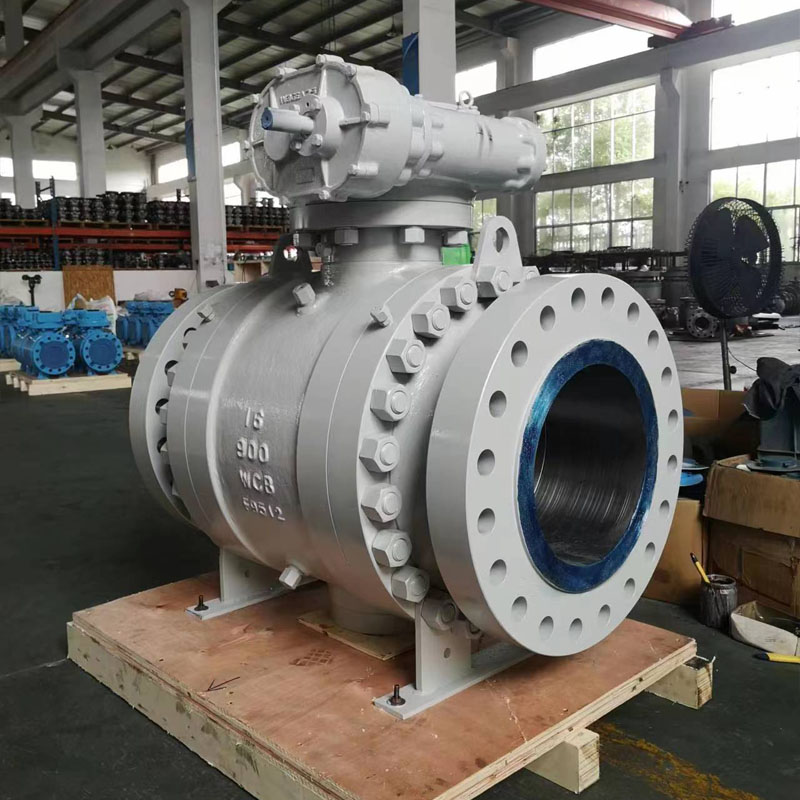

Fullt hålmonterad kulventil

LYV® kulventiler monterade med full håltapp är nöjda av många kunder, som vill ha den extrema designen, kvalitetsråvaran, hög prestanda och konkurrenskraftigt pris. Om du letar efter ventilerna, kontakta oss nu.

Helt hål monterad kulventil är utformad med dubbelblock och avluftning eller dubbel kolv som är utrustad med tätningsmedelsinsprutningssystem för både spindel och säten till kroppshåligheten, så att den kan rinna av från både uppströms och nedströms ändar, för att förhindra säte eller spindel läckage.

Design och testning internationell standard:

Designstandard: ISO 14313/ ASME B 16.34 /API 6D

Inspektions- och teststandard: API 598/ API 6D

Brandsäker teststandard: API 607/API 6FA

Längd från fläns till fläns: ANSI B 16.10 - Kort mönster/ långt mönster

Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.

Tillverkarens storlek och tryckområde:

NPS 2â till 48â (för ANSI Class 150LB)

NPS 2â till 48â (för ANSI Class 300LB)

NPS 2â till 48â (för ANSI Class 600LB)

NPS 2â till 36â (för ANSI Class 900LB)

NPS 2â till 24â (för ANSI Class 1500LB)

NPS 2â till 12â (för ANSI Class 2500LB)

eller

DN50 till DN1200 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 till DN1200 (för PN4.0Mpa, PN5.0Mpa)

DN50 till DN1200 (för PN6.3Mpa, PN10.0Mpa)

DN50 till DN900 (för PN15.0Mpa)

DN50 till DN600 (för PN25.0Mpa)

Rörhål: Helt hål (FB)

Konstruktionskropp: End Entry

Motorhuv/locktyp: Bultad motorhuv/förlängd motorhuv

Sätestyp: Mjuk typ/ hårdförseglad metalltyp

Flödesriktad: enkelriktad/dubbelriktad

Servicemedium: Naturgas, olja, vatten, syregas, etc

Service: SOUR, ISO 15156/ NACE MR0175

Fugitive Emission: ISO 15848

Funktion: Brandsäkerhetsdesign

Antistatisk design

Utblåsningssäkra stam

Dubbelblock och bleek design

ISO 5211 Monterad IPAD

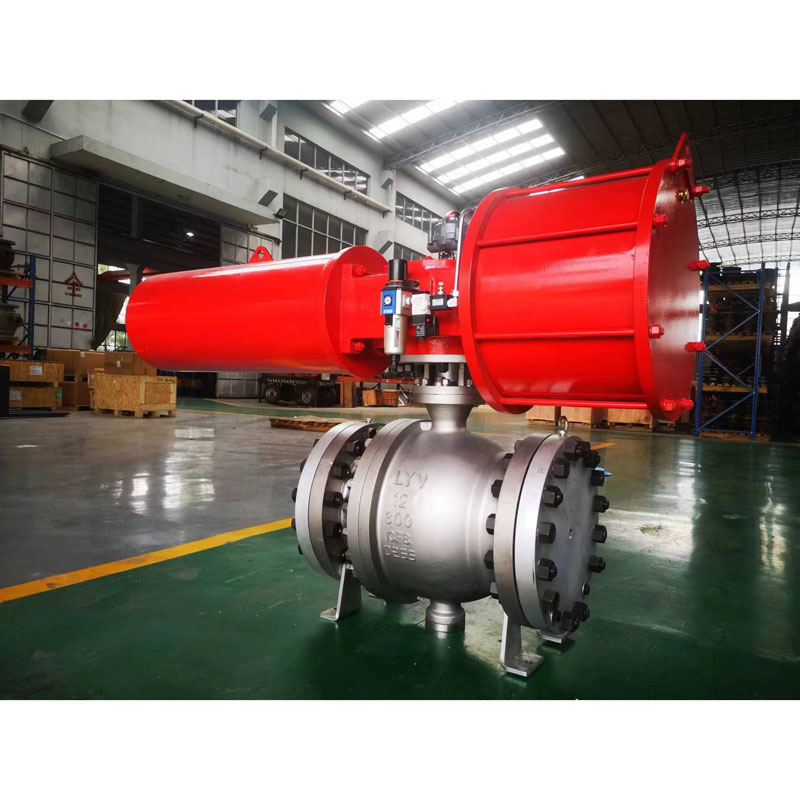

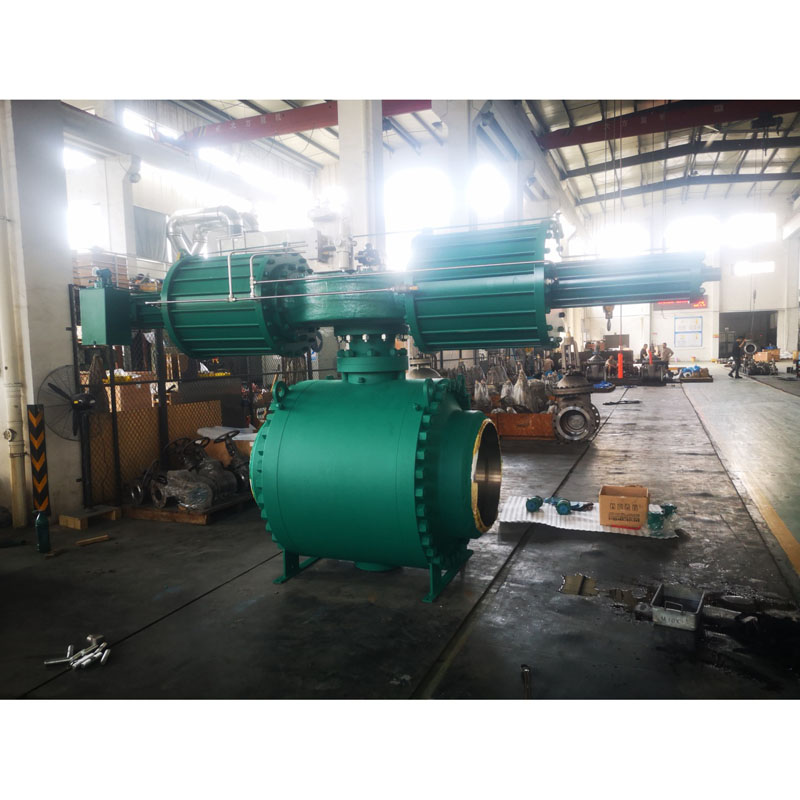

Ventildrift: manuell spak / snäckväxel / manövrerad ställdon / pneumatisk ställdon / motorställdon

MOC (Bill of Material â BOM) :

Kaross & motorhuv: ASTM A 216 GR. WCB /ASTM A105N (kolstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (lågtemp. kolstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rostfritt stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rostfritt stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rostfritt stål)

:ASTM A182 F51 / F53/ F55 (duplex rostfritt stål)

Solid kula: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Obs: Harseal Metal Säte typ Kulytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55

Stam: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metallsätesring: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Obs: Harseal Metal Säte typ Seat Ring ytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55

Sätestätning: PTFE Virgin / 25 % glasfylld PTFE â GFT / kolfylld PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

Glandpackning: PTFE Virgin / 25 % glasfylld PTFE â GFT / Kolfylld PTFE â CFT

: Grafoil â Grafitring

Vad är en tappmonterad kulventil?

Den tappmonterade kulventilen är en kvartalsvis vridventil som hjälper till att stoppa det strömmande mediet i rörledningarna. Det unika med den tappmonterade kulventilen är dess skiva i en rund eller sfärisk form placerad i mitten. Detta fortsätter att rotera för att stoppa eller starta flödet.
