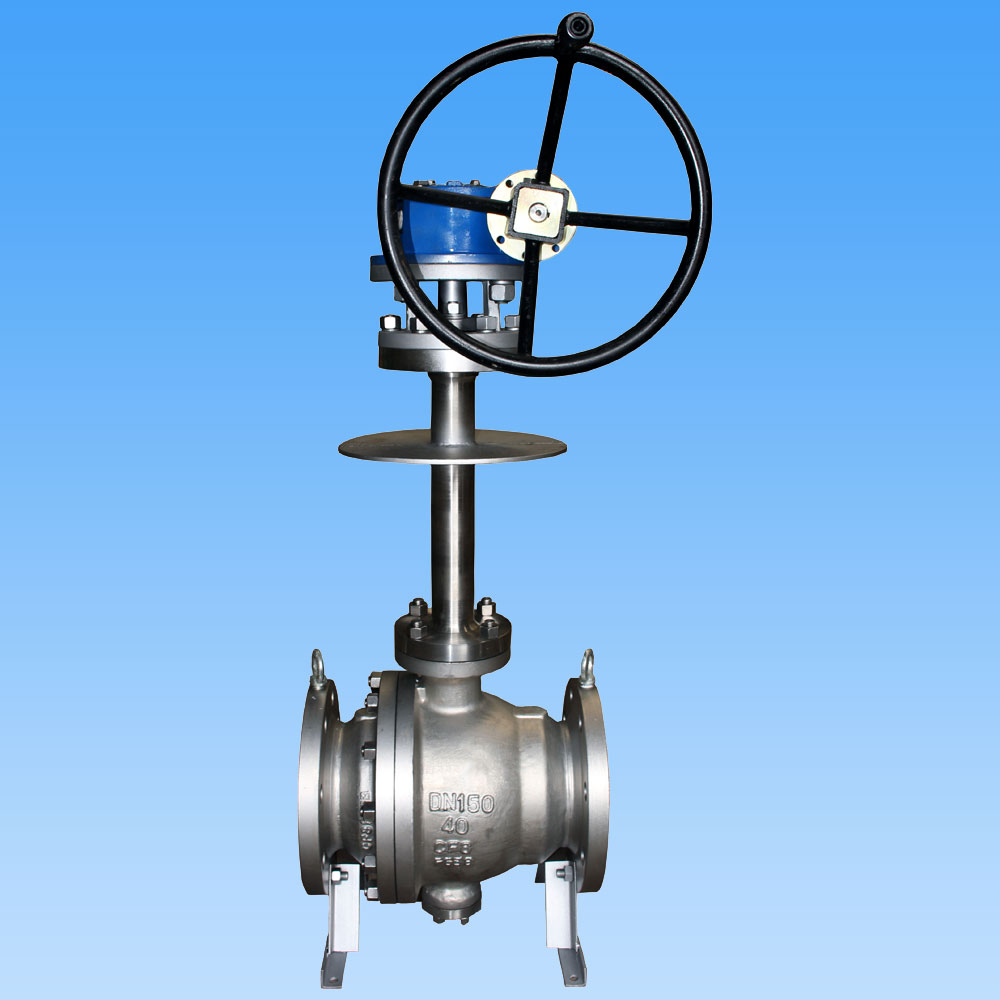

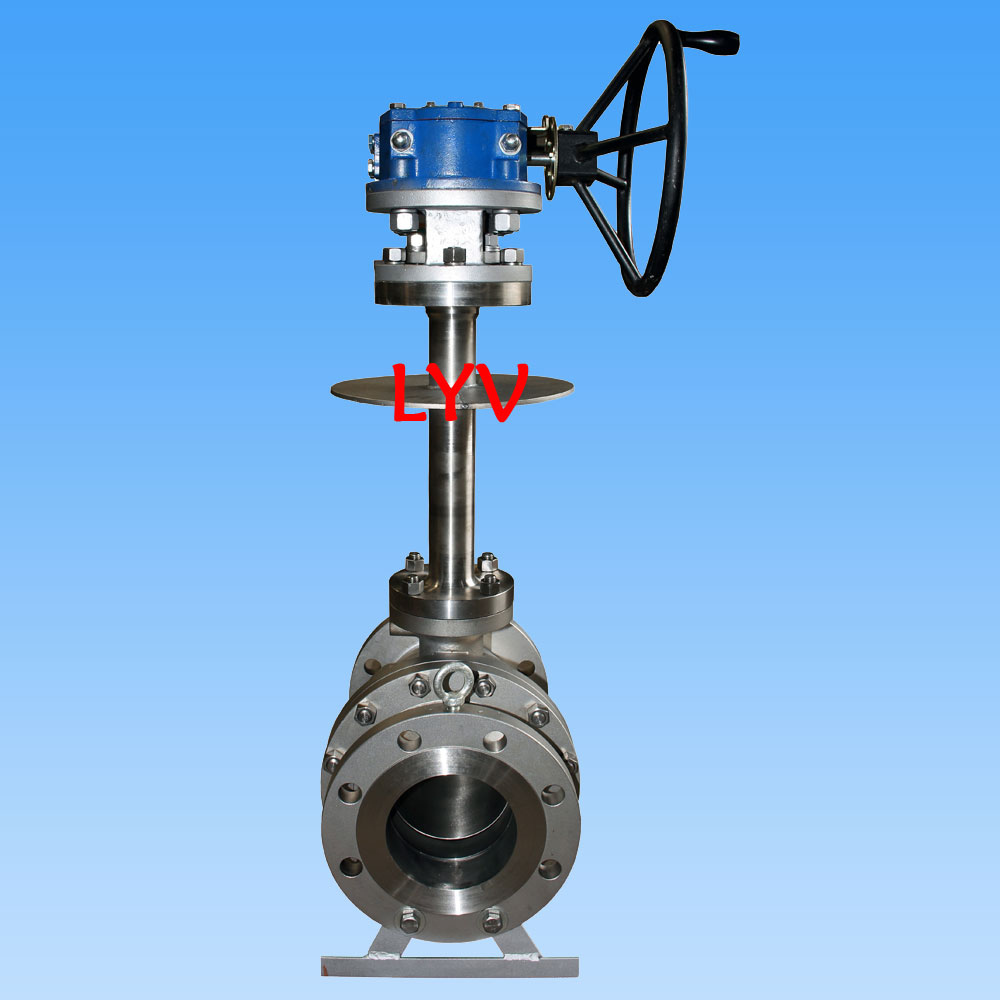

Kryogen tappmonterad kulventil

Som den professionella ventiltillverkaren vill vi ge dig den kryogeniska tappmonterade kulventilen, som är en speciell ventil som används för låg arbetstemperatur i den kemiska industrin eller kall miljö, enligt designstandard API 6D&ASME B16.34 och kryogena testprocedurer , kan gränstemperaturen vara så låg som -196℃.

Kryogena flytande kulventiler används för lågtemperaturarbetsförhållanden, speciellt för vissa farliga medier, såsom flytande naturgas. Vårt företag har erfarenhet av design, tillverkning, inspektion och testning av kryogena kulventiler.

Design och testning internationell standard

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- och teststandard: API 598/ API 6D

Brandsäker teststandard: API 607/API 6FA

Längd från fläns till fläns: ANSI B 16.10 - Kort mönster/ långt mönster

Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.

Tillverkarens storlek och tryckområde:

NPS 2" till 48" (för ANSI Class 150LB)

NPS 2" till 48" (för ANSI Class 300LB)

NPS 2" till 48" (för ANSI Class 600LB)

NPS 2" till 36" (för ANSI Class 900LB)

NPS 2" till 24" (för ANSI Class 1500LB)

NPS 2" till 12" (för ANSI Class 2500LB)

eller

DN50 till DN1200 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 till DN1200 (för PN4.0Mpa, PN5.0Mpa)

DN50 till DN1200 (för PN6.3Mpa, PN10.0Mpa)

DN50 till DN900 (för PN15.0Mpa)

DN50 till DN600 (för PN25.0Mpa)

Pipe Bore: Full Bore(FB)/Reduce Bore(RB)

Konstruktionskropp: End Entry

Motorhuv/locktyp: Förlängd motorhuvsdesign för tillförlitlighet hos skaftpackningen och tätningen, lämplig för arbetstemperaturen -196 ℃.

Sätestyp: Mjuk typ/ hårdförseglad metalltyp

Flödesriktad: enkelriktad/dubbelriktad

Servicemedium: Naturgas, olja, vatten, etc

Service: SOUR, ISO 15156/ NACE MR0175

Fugitive Emission: ISO 15848

Funktion: Brandsäkerhetsdesign

Antistatisk design

Utblåsningssäkra stam

Dubbelblock och bleek design

ISO 5211 Monterad IPAD

Ventildrift: manuell spak / snäckväxel / manövrerad ställdon / pneumatisk ställdon / motorställdon

MOC (Bill of Material – BOM):

Kaross & motorhuv: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (lågtemp. kolstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rostfritt stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rostfritt stål)

Solid kula: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Obs: Harseal Metal Säte typ Kulytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55

Stam: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Kulsäte och kroppstätning: Kolfylld PTFE – CFT

: Grafoil – Grafitring

Glandpackning: Kolfylld PTFE – CFT

: Grafoil – Grafitring
