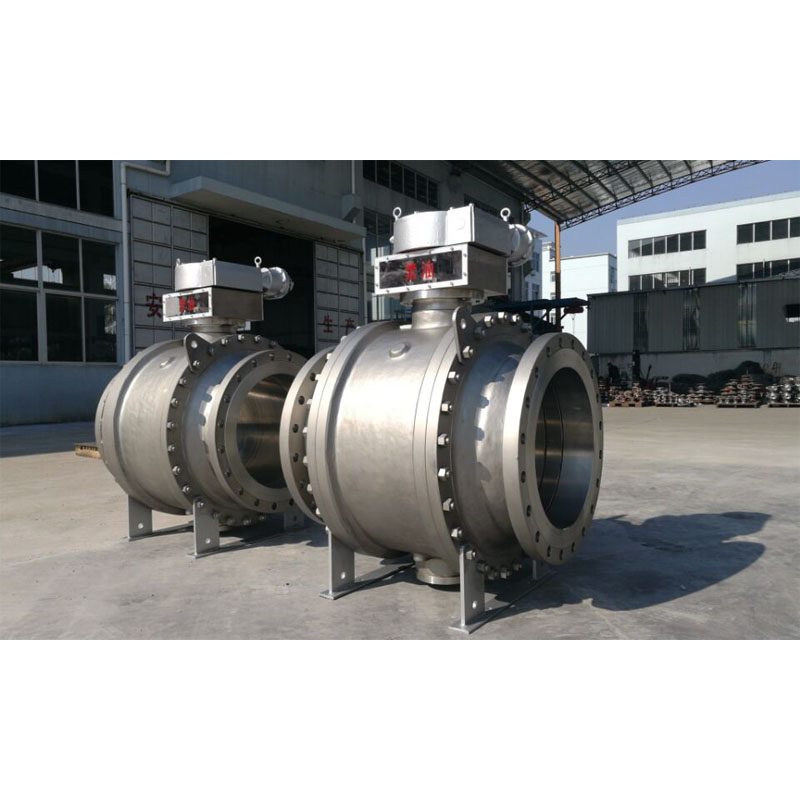

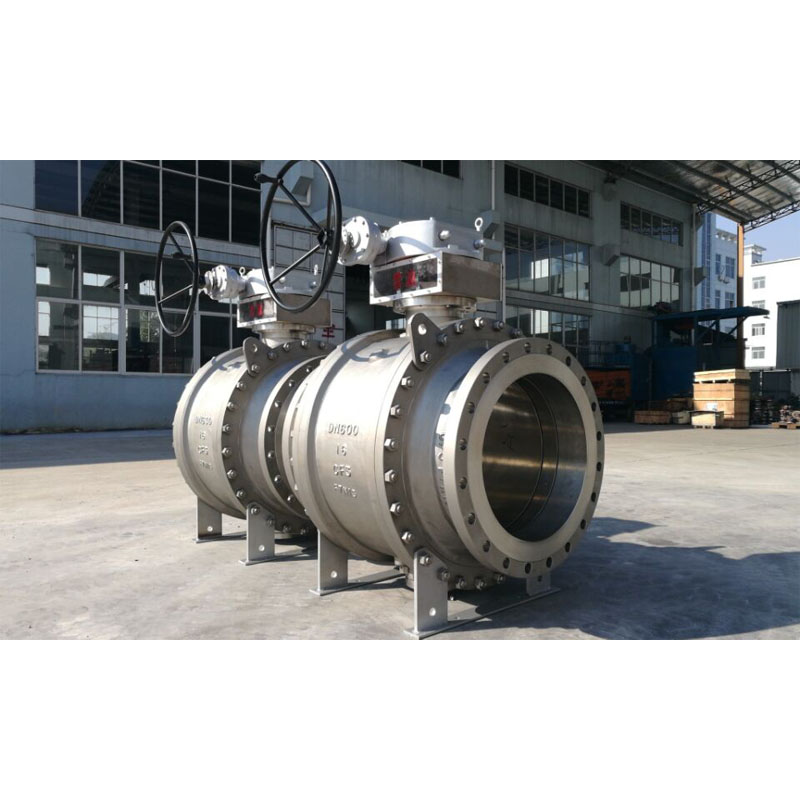

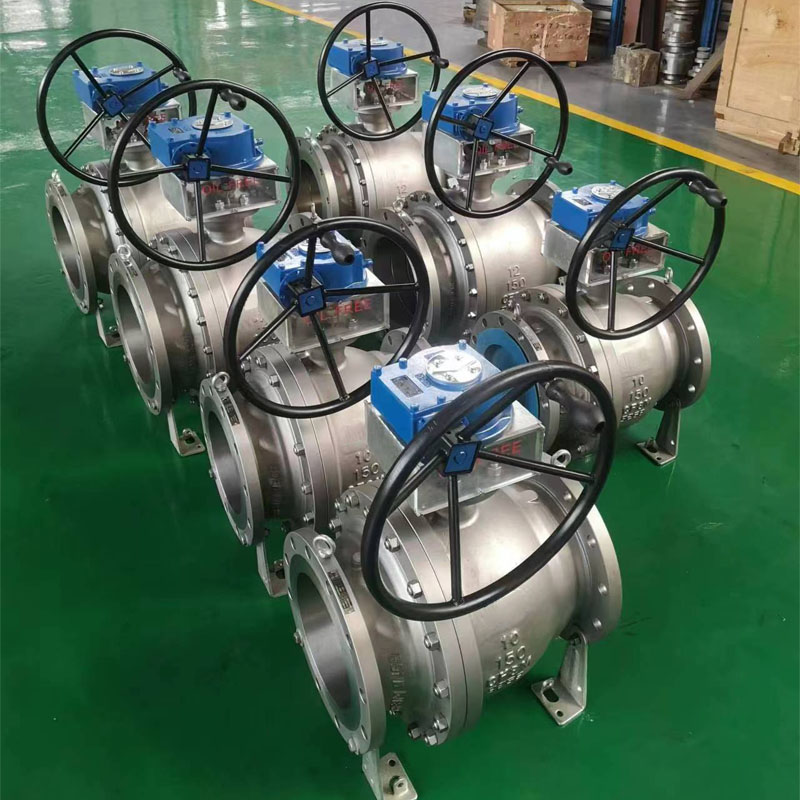

Oxygon kulventil

Oxygon Ball Valve är en sorts speciell kulventil där ventilerna används för Oxygon-gasen i systemet, vilket bör vara strikt oljefri krav under montering och installation.

Design & Testing Internationell standard för tvådelad kulventil

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- och teststandard: API 598/ API 6D

Brandsäker teststandard: API 607/API 6FA

Längd från fläns till fläns: ANSI B 16.10 - Kort mönster/ långt mönster

Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.

Tillverkarens storlek och tryckområde:

NPS 1/2" till 48" (för ANSI Class 150LB)

NPS 1/2" till 48" (för ANSI Class 300LB)

NPS 1/2" till 48" (för ANSI Class 600LB)

NPS 1/2" till 36" (för ANSI Class 900LB)

NPS 1/2" till 24" (för ANSI Class 1500LB)

NPS 1/2" till 12" (för ANSI Class 2500LB)

eller

DN15 till DN1200 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 till DN1200 (för PN4.0Mpa, PN5.0Mpa)

DN15 till DN1200 (för PN6.3Mpa, PN10.0Mpa)

DN15 till DN900 (för PN15.0Mpa)

DN15 till DN600 (för PN25.0Mpa)

Pipe Bore: Full Bore (FB)/ Reduce Bore (RB)

Konstruktionskropp: Sidoingång

Motorhuv/locktyp: Bultad motorhuv/förlängd motorhuv

Sitstyp: Mjuk typ

Flödesriktad: enkelriktad/dubbelriktad

Servicemedium: Oxygongas

Funktion: Brandsäkerhetsdesign

Antistatisk design

Utblåsningssäkra stam

Ventildrift: manuell spak / snäckväxel / manövrerad ställdon / pneumatisk ställdon / elektrisk ställdon

MOC (Bill of Material – BOM):

Kaross & motorhuv: ASTM B148 C95800 (al-brons)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rostfritt stål)

Solid kula: ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Stam: ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Kulsäte och kroppstätning: PTFE Virgin / 25 % glasfylld PTFE

: PEEK / Delrin / Grafoil – Grafitring

Glandpackning: PTFE Virgin / 25 % glasfylld PTFE – GFT / Kolfylld PTFE – CFT
