LYV®, en professionell industriell ventiltillverkare, har introducerat sin

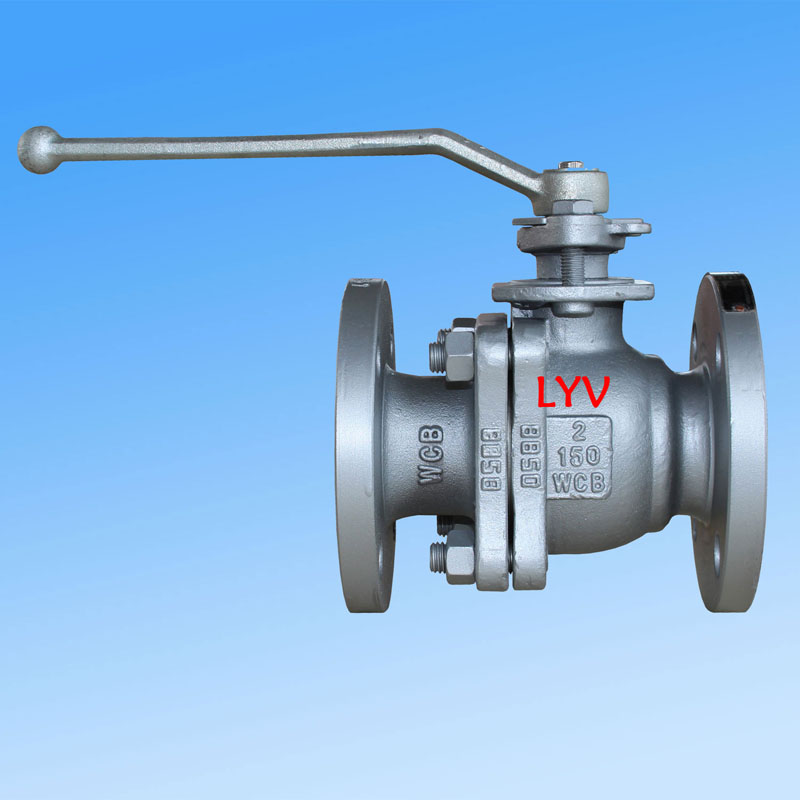

2-delad flytande kulventil, en av de mest använda ventiltyperna i industriella rörsystem. Företaget exporterar ventiler till marknader inklusive Nordamerika, Sydostasien, Ryssland och Mellanöstern. Med CNC-bearbetningsutrustning och en kunnig arbetsstyrka har LYV® en årlig produktionskapacitet som överstiger 50 000 ventiler, vilket stöder både standard- och specialkrav.
Design och konstruktion
Den 2-delade flytande kulventilen har en delad kroppskonstruktion med en flytande kuldesign. Den är konstruerad i enlighet medISO 17292, API 608 och API 6Dstandarder. Ventilen finns tillgänglig i konfigurationer med fullt hål (FB) eller reducerat hål (RB), med konstruktion med ändöppning. Motorhuvens alternativ inkluderar bultad motorhuv eller förlängd motorhuv, och sätestyper erbjuds i mjuka säten eller hårdförslutna metallvarianter. Flödesriktningen kan vara enkelriktad eller dubbelriktad, vilket ger flexibilitet för olika processkrav.
Storlek och tryckområde
| Tryckklass |
Storleksområde (NPS) |
Storleksintervall (DN) |
| ANSI klass 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI klass 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI klass 600LB |
1/2" – 4" |
DN15 – DN100 |
Notera:För PN-klassificeringar täcker ventilen PN0.6, PN1.6, PN2.0, PN2.5 upp till DN250; PN4.0 och PN5.0 upp till DN200; PN6.3 och PN10.0 upp till DN100.
Design- och teststandarder
| Standardkategori |
Referensstandard |
|
Designstandard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspektion & Provning
|
API 598 / API 6D |
|
Brandsäker testning
|
API 607 / API 6FA |
|
Längd från fläns till fläns
|
ANSI B16.10 – Kort mönster / Långt mönster |
|
Avsluta anslutningar
|
Flänsad (ANSI B16.5), stumsvets, muffsvets |
Nyckelfunktioner
-
Brandsäker design– överensstämmer med API 607 / API 6FA
-
Antistatisk design– avleder statisk laddning för säker drift
-
Utblåsningssäkra stam– förhindrar skaftutkast under tryck
-
Service Medium– naturgas, olja, vatten, syre och andra industriella vätskor
-
Sur service– överensstämmer med ISO 15156 / NACE MR0175
-
Ventildrift– manuell spak, snäckväxel, pneumatiskt ställdon, elektriskt ställdon
Byggmaterial (BOM)
Kropp & motorhuv
| Materialklass |
Beskrivning |
| ASTM A216 GR. WCB / A105N |
Kolstål |
| ASTM A352 LCB / LCC / A350 LF2 |
Kolstål med låg temperatur |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (rostfritt stål) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (rostfritt stål) |
| ASTM A351 Gr. CF8C |
Rostfritt stål |
| ASTM A890 4A / 5A / 6A |
Duplex rostfritt stål |
Solid boll
| Materialklass |
Beskrivning |
| A105N + ENP / A105N + TCC |
Kolstål med strömlös nickelplätering / volframkarbidbeläggning |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Rostfritt stål |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Rostfritt stål |
Anmärkning för hårdförseglad metallsäte:Kulytans behandlingar inkluderar ENP, HCR, WC och svetsning Ni60 / Ni55.
Stam
| Materialklass |
Beskrivning |
| ASTM A182 F6a |
Martensitiskt rostfritt stål |
| ASTM A182 F304 / F316 / F304L / F316L |
Rostfritt stål |
| 17-4 PH |
Nederbördshärdande rostfritt stål |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Rostfritt stål |
Säten, kroppstätningar & glandpackning
| Material |
Ansökan |
| PTFE Virgin |
Säte / Kroppstätning / Glandpackning |
| 25 % glasfylld PTFE (GFT) |
Säte / Kroppstätning / Glandpackning |
| Kolfylld PTFE (CFT) |
Säte / Kroppstätning / Glandpackning |
| PEEK / Delrin |
Säte / Kroppstätning |
| Grafoil (grafitring) |
Säte / Kroppstätning / Glandpackning |
Applikation och service
Den 2-delade flytande kulventilen är lämplig för ett brett utbud av industriella applikationer inklusive olja och gas, petrokemi, kraftgenerering, vattenrening och rörledningssystem. Den finns tillgänglig med fläns-, stumsvets- eller hylssvetsanslutningar och kan manövreras manuellt eller med automatiserade ställdon. LYV® ger fullständig eftermarknadssupport och snabb leverans, med stöd av dess erfarna ingenjörs- och produktionsteam.
Notera:För anpassade materialkombinationer, tryckklasser eller ställdonkonfigurationer, kontakta LYV® direkt med dina projektspecifikationer.
