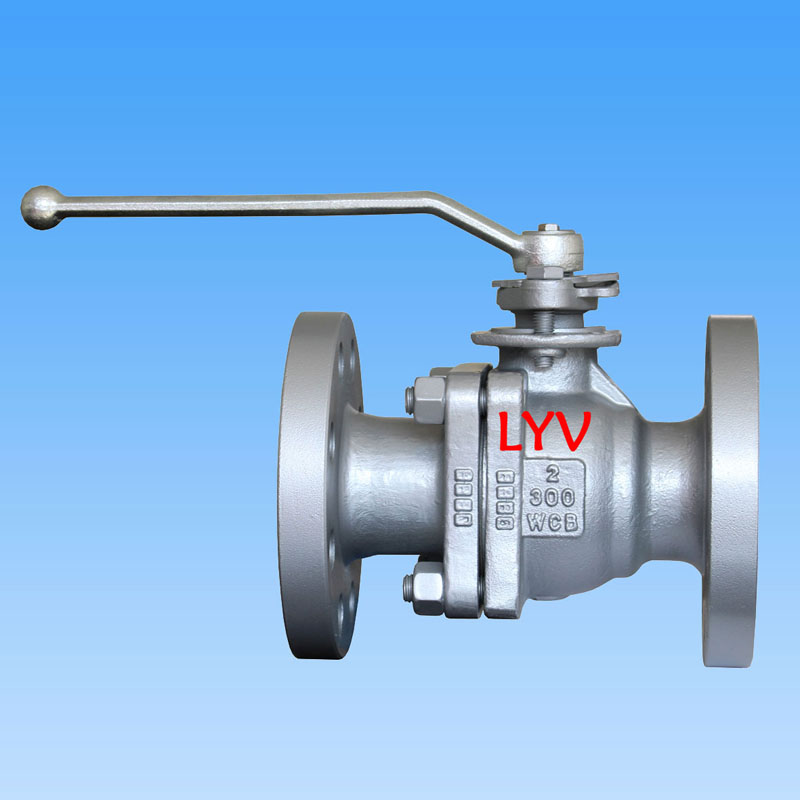

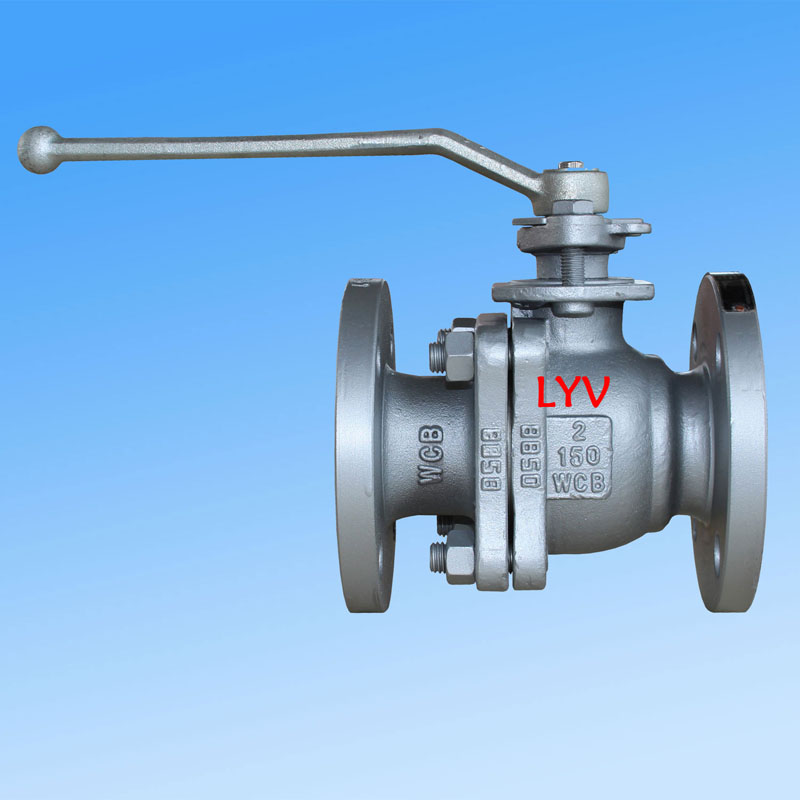

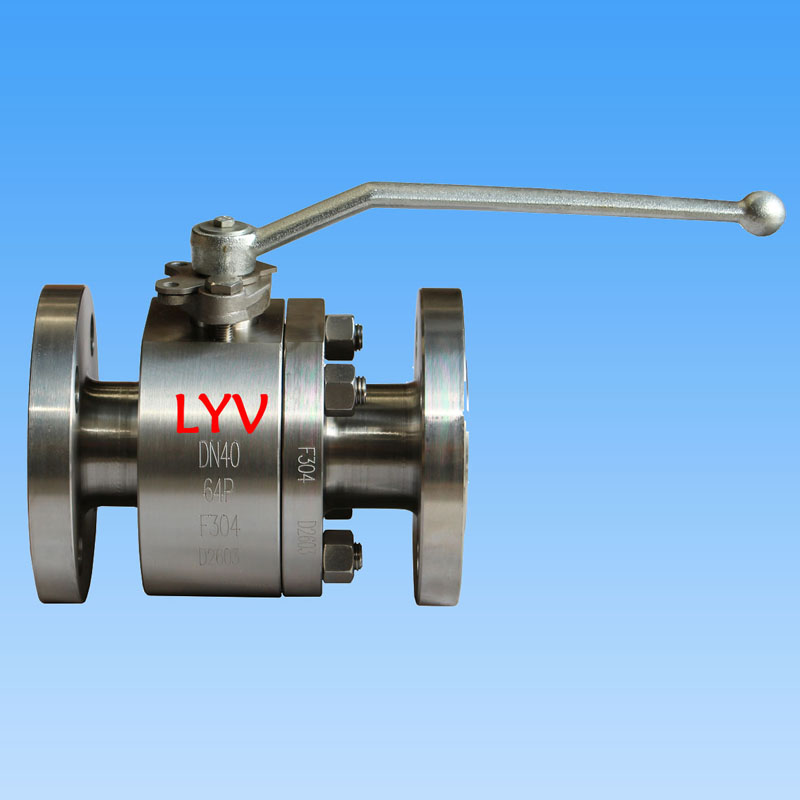

2-delad flytande kulventil

LYV® är en professionell tillverkare av industriella ventiler som exporterar olika ventiler till USA, Kanada, Sydostasien, Ryssland och Mellanöstern etc. Med CNCs utrustning och kvalificerade arbetare kan vi producera över 50 000 st ventiler per år, ser vi en speditör som en leverantör som du kan lita på.

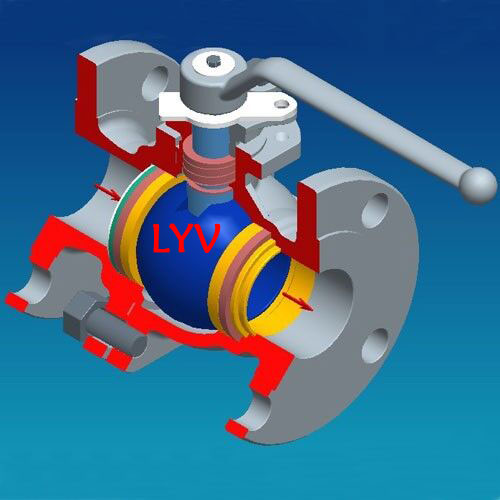

Den 2-delade flytande kulventilen är designad enligt ISO 17292, API 608 & API 6D, som en flytande kultyp med delad kroppskonstruktion.

Design & Testing Internationell standard för tvådelad kulventil

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- och teststandard: API 598/ API 6D

Brandsäker teststandard: API 607/API 6FA

Fläns till fläns Längd: ANSI B 16.10 -Kort mönster/ Långt mönster

Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.

Tillverkarens storlek och tryckområde:

NPS 1/2â till 10â (för ANSI Class 150LB)

NPS 1/2â till 8â (för ANSI Class 300LB)

NPS 1/2â till 4â (för ANSI Class 600LB)

eller

DN15 till DN250 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 till DN200 (för PN4.0Mpa, PN5.0Mpa)

DN15 till DN100 (för PN6.3Mpa, PN10.0Mpa)

Pipe Bore: Full Bore (FB)/ Reduce Bore (RB)

Konstruktionskropp: End Entry

Motorhuv/locktyp: Bultad motorhuv/förlängd motorhuv

Sätestyp: Mjuk typ/ hårdförseglad metalltyp

Flödesriktad: enkelriktad/dubbelriktad

Servicemedium: Naturgas, olja, vatten, syregas, etc

Service: SOUR, ISO 15156/ NACE MR0175

Funktion: Brandsäkerhetsdesign

Antistatisk design

Utblåsningssäkra stam

Ventildrift: manuell spak / snäckväxel / manövrerad ställdon / pneumatisk ställdon / elektrisk ställdon

MOC (Bill of Material â BOM) :

Kaross & motorhuv: ASTM A 216 GR. WCB /ASTM A105N (kolstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (lågtemp. kolstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rostfritt stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rostfritt stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rostfritt stål)

Solid kula: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Obs: Harseal Metal Säte typ Kulytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55

Stam: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kulsäte och kroppstätning: PTFE Virgin / 25 % glasfylld PTFE â GFT / Kolfylld PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

Glandpackning: PTFE Virgin / 25 % glasfylld PTFE â GFT / Kolfylld PTFE â CFT

: Grafoil â Grafitring
