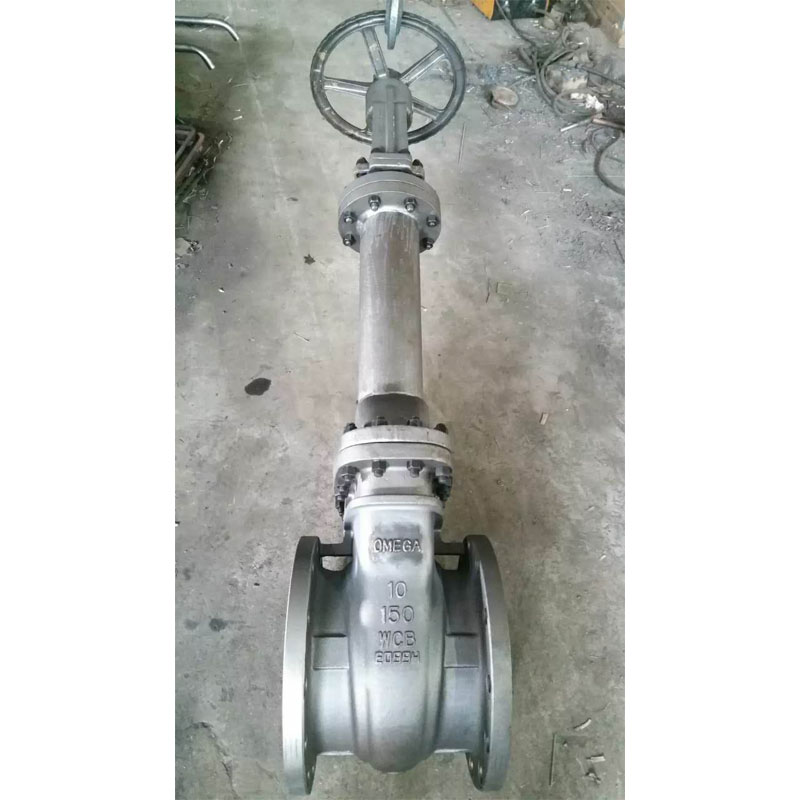

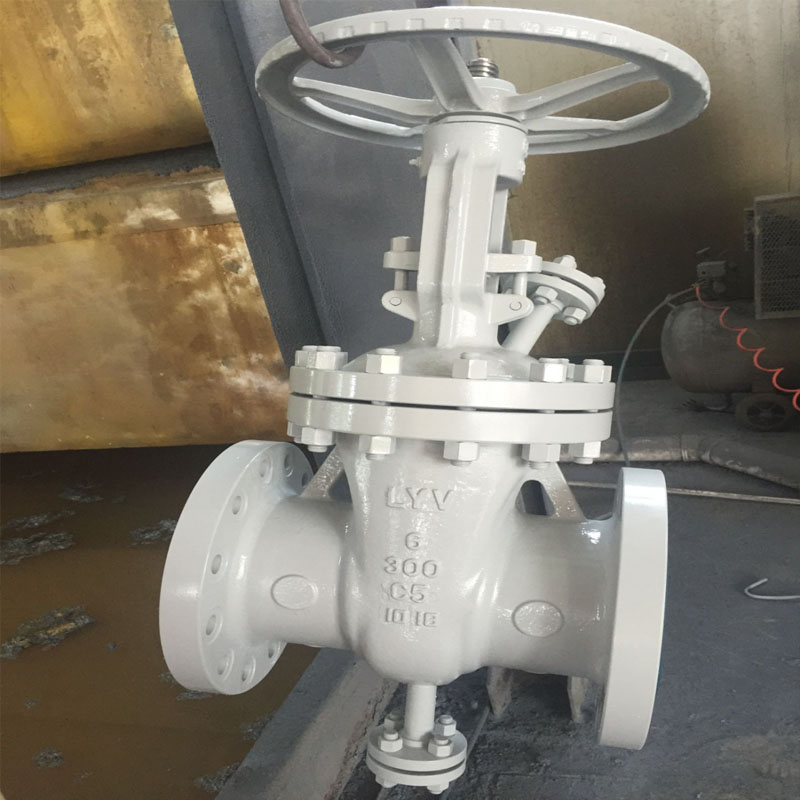

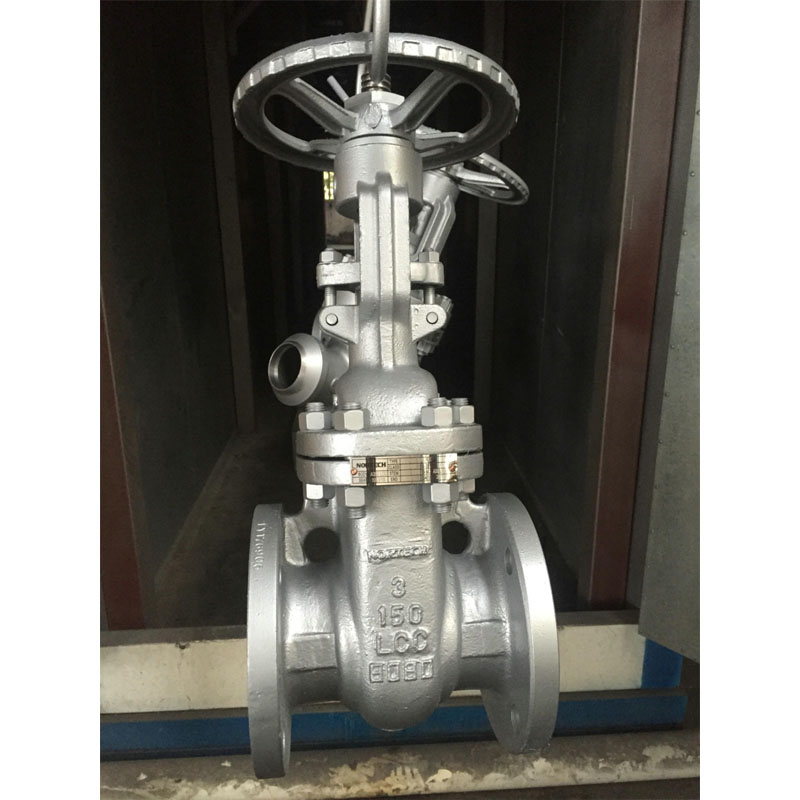

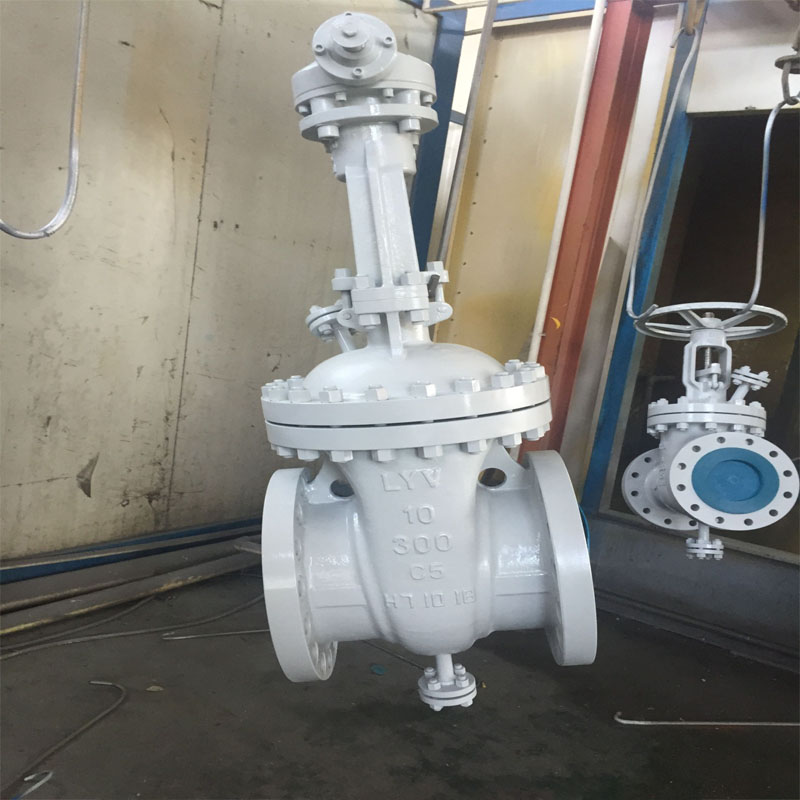

Kilventil i gjutet stål

LYV® är tillverkare och leverantörer av gjutna stålkilportventiler i Kina som kan grossistförsälja grindventiler. Vi kan erbjuda professionell service och bättre pris för dig. Om du är intresserad av kilventilprodukter i gjutet stål, kontakta oss gärna. Vi följer kvaliteten på vara säker på att priset på samvete, engagerad service.

Kilventil i gjutet stål finns på de vanligaste typerna av ventiler på marknaden, som används flitigt i olika industrier, för vatten-, naturgas-, olja-, petro- och petrokemiska anläggningar. Det är en liner-rörelseventil som använder ett typiskt plant stängningselement vinkelrätt mot processflödet, som glider in i flödesströmmen för att ge avstängning, för att göra en på-av-funktion för vätske- och gastjänsterna.

Design och testning internationell standard:

Designstandard: API 600, ASME B16.34

Inspektions- och teststandard: API 598

Längd från fläns till fläns: ANSI B 16.10

Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.

Tillverkarens storlek och tryckområde:

NPS 2â till 48â (för ANSI Class 150LB)

NPS 2â till 40â (för ANSI Class 300LB)

NPS 2â till 24â (för ANSI Class 600LB)

NPS 2â till 20â (för ANSI Class 900LB)

NPS 2â till 16â (för ANSI Class 1500LB)

NPS 2â till 12â (för ANSI Class 2500LB)

Konstruktionskropp: Utvändig skruv och ok (OS&Y)

Motorhuv/locktyp: bultad motorhuv (BB) / trycktätningshuv (PSB)

Sätestyp: Hardseal metalltyp

Stamtyp: Ringstam

Packning: Spirallindad packning

Flödesriktning: Enkelriktad

Servicemedium: Naturgas, olja, vatten, gas, etc

Fugitive Emission: ISO 15848

Ventildrift: Handratt / Snäckväxel / Motormanöverdon

MOC (Bill of Material â BOM) :

Kaross & motorhuv: ASTM A 216 GR. WCB (kolstål)

: ASTM A352 LCB / LCC (lågtemp. kolstål)

: ASTM A217 WC1/ WC6/ WC9/ C5 (högtemp. kolstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rostfritt stål)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rostfritt stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rostfritt stål)

Skiva: ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

Stam: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Sätesring: : ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/F53 /F55

Packning: SS Spiral Wound+ Graphite, eller SS Spiral Wound + PTFE, eller förstärkt PTFE

Glandpackning: Flexibel grafit/PTFE

Vad är en kulventil med reducerat hål?

En kulventil med reducerat hål är en typ av kulventil där ventilens inre diameter är mindre än rördiametern, medan ventilens flänsdimension fortfarande matchar rördiametern. Arbetskravet är att turbulens och vätskeflödeshastighet inte är några större problem och där det inte är troligt att partiklar ansamlas, för att undvika ventilblockering.

Med en mindre innerdiameter är ventilhuset och kulstorleken också mindre, så att kulventilen med reducerat hål upptar en mindre volym, vilket gör att den förbrukar mindre utrymme under installationen. Dessutom tar materialet för ett mindre hus och kula en lägre materialkostnad, för att påverka slutproduktkostnaden, för att minska hela kostnaden för rörledningssystemet.
