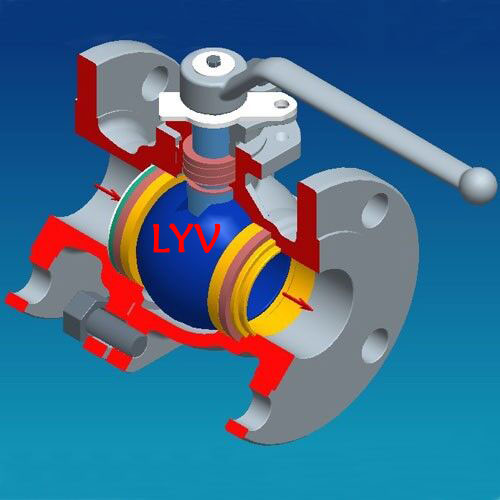

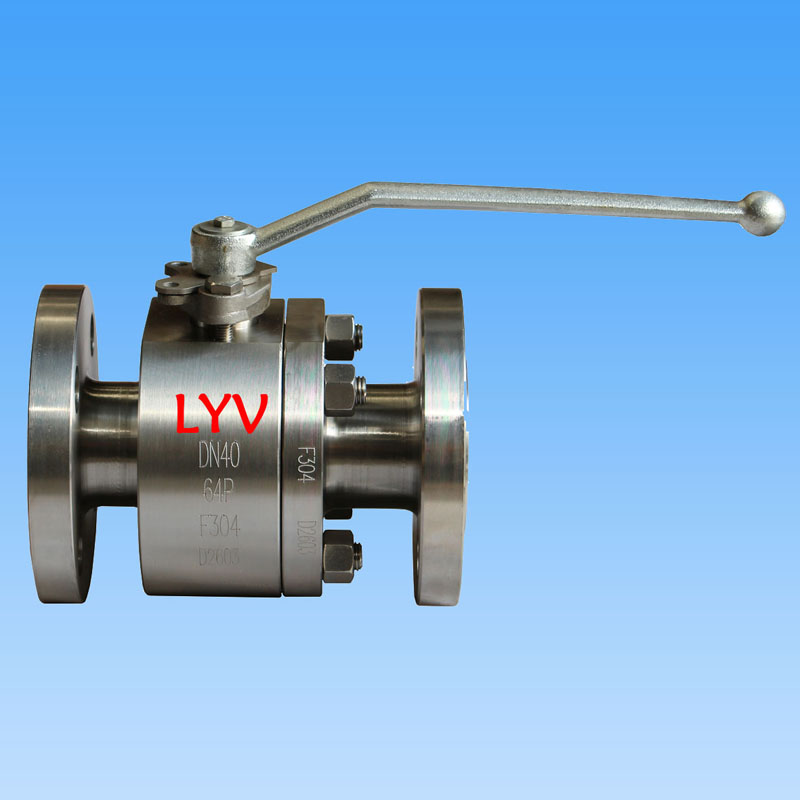

2-delad kulventil i rostfritt stål

LYV® är en professionell industriell ventiltillverkare som exporterar olika ventiler till hela världen med karakteristisk design och praktisk prestanda och konkurrenskraftigt pris; för mer information om 2-delade kulventiler i rostfritt stål, kontakta oss gärna.

Den 2-delade kulventilen i rostfritt stål är designad enligt ISO 17292, API 608 & API 6D, med gjutning och smidda rostfria stålmaterial, som SS304, SS316, SS304L, SS316L.

Design och testning internationell standard:

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- och teststandard: API 598/ API 6D

Brandsäker teststandard: API 607/API 6FA

Längd från fläns till fläns: ANSI B 16.10 - Kort mönster/ långt mönster

Ändanslutning: Flänsad ände till ANSI B 16.5, stumsvetsändar, stiftsvetsändar.

Tillverkarens storlek och tryckområde:

Gjutmaterial: Smidd material:

NPS 1/2â till 18â (för ANSI Class 150LB) NPS 1/2â till 4â (för ANSI Class 150LB)

NPS 1/2â till 18â (för ANSI Class 300LB) NPS 1/2â till 3â (för ANSI Class 300LB)

NPS 1/2â till 12â (för ANSI Class 600LB) NPS 1/2â till 2â (för ANSI Class 600LB)

NPS 1/2â till 12â (för ANSI Class 900LB) NPS 1/2â till 2â (för ANSI Class 900LB)

Eller

Gjutmaterial:

DN15 till DN450 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 till DN300 (för PN4.0Mpa, PN5.0Mpa)

DN15 till DN300 (för PN6.3Mpa, PN10.0Mpa)

Smidd material:

DN15 till DN100 (för PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 till DN80 (för PN4.0Mpa, PN5.0Mpa)

DN15 till DN50 (för PN6.3Mpa, PN10.0Mpa)

Pipe Bore: Full Bore (FB)/ Reduce Bore (RB)

Konstruktionskropp: End Entry

Motorhuv/locktyp: Bultad motorhuv/förlängd motorhuv

Sätestyp: Mjuk typ/ hårdförseglad metalltyp

Flödesriktad: enkelriktad/dubbelriktad

Servicemedium: Naturgas, olja, vatten, syregas, etc

Service: SOUR, ISO 15156/ NACE MR0175

Funktion: Brandsäkerhetsdesign

Antistatisk design

Utblåsningssäkra stam

Ventildrift: manuell spak / snäckväxel / manövrerad ställdon / pneumatisk ställdon / elektrisk ställdon

MOC (Bill of Material â BOM) :

Kaross & motorhuv: : ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rostfritt stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rostfritt stål)

: ASTM A182 F304 / F316 / F304L / F316L (rostfritt stål)

Solid boll: : ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Obs: Harseal Metal Säte typ Kulytbehandling: ENP, HCR, WC, svetsning Ni60/ Ni55

Skaft: :ASTM A182 F304 / F316 / F304L / F316L / 17-4 PH

Kultätning & kroppstätning: PTFE Virgin / 25 % glasfylld PTFE â GFT / Kolfylld PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

: ASTM A 182 F304 / F316 /F304L / F316L (SS 304L / SS 316L)

Glandpackning: PTFE Virgin / 25 % glasfylld PTFE â GFT / Kolfylld PTFE â CFT

: Grafoil â Grafitring
